Sensor de mișcare PIR Detector inteligent 220-240V/100-130V AC AC



Specificații

Sursă de putere	220-240VAC, 50/60Hz 100-130VAC, 50/60Hz	Setare timp	5s 、 30s 、 1min 、 3 min 、 5 min 、 8 min (reglabil)
Încărcare evaluată	800W Max.Tungsten (220-240Vac) 200W Max.fluorescent & LED (220-240VAC) 400W Max.Tungsten (100-130Vac) 100W Max.fluorescent & LED (100-130VAC)	Control ușor	<10lux ~ 2000lux (reglabil)
Interval de detectare	8m (22 ° C) (reglabil)	Unghiul de detectare	100 °
Temperatura de lucru	-10 ~+40 ° C.	Umiditatea de lucru	≤93%RH

Numele fiecărei părți

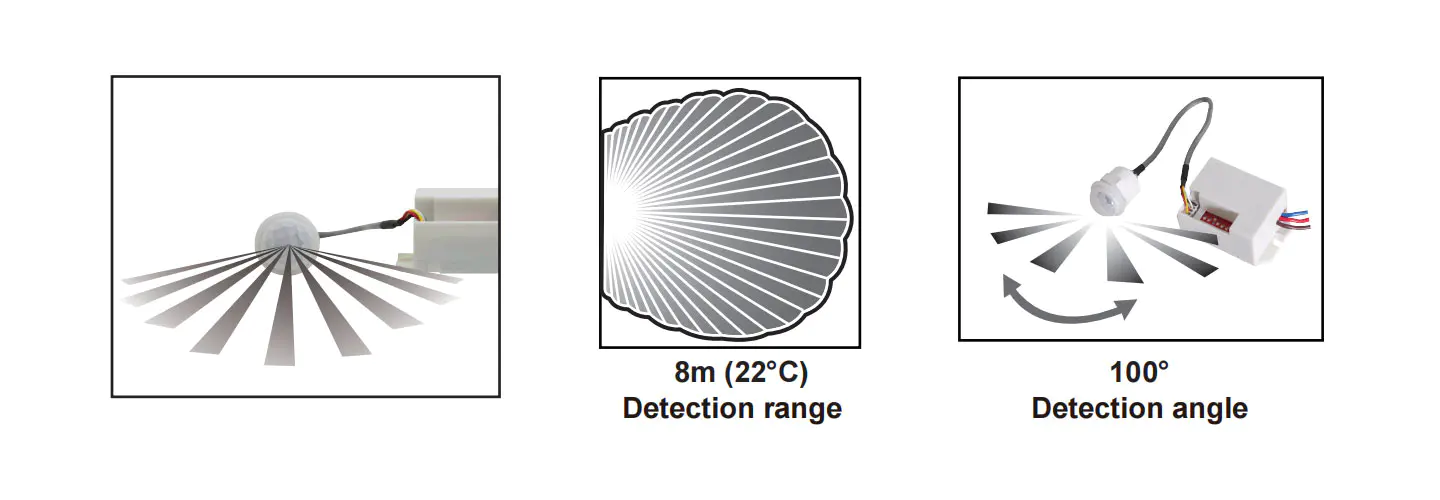

Informații despre senzor

Funcţie

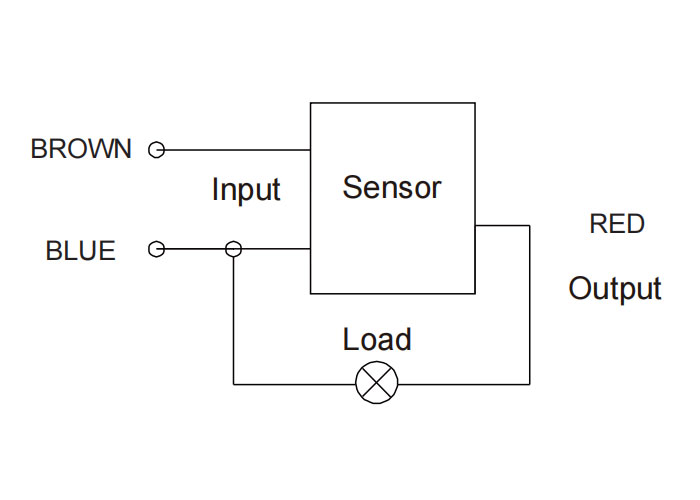

Diagrama de fir de conexiune

Setarea comutatorului DIP

Atenție: Când utilizați acest produs, vă rugăm să ajustați sensibilitatea la o poziție adecvată de care aveți nevoie, vă rugăm să nu ajustați sensibilitatea la maxim, pentru a evita că produsul nu funcționează în mod normal cauzat de o mișcare greșită. Mișcare prin explozie de vânt și perdele, animale mici și mișcare greșită prin interferența rețelei electrice și a echipamentelor electrice. Toți cei care conduc produsul nu funcționează normal!
Când produsul nu funcționează normal, vă rugăm să încercați să reduceți sensibilitatea în mod corespunzător, apoi să îl testați.

Test

· Slide Dip 5 ″ până la poziție și alta este pe poziția inițială;
· Porniți puterea, după oprirea sarcinii, senzorul intră în stare de lucru stabilă;
· Simțiți -o o dată, încărcarea se pornește, iar după 5s se oprește automat;
· Dacă diapozitivul DIP () pentru a poziționa, testați -l în timpul zilei, simțiți -l, încărcarea nu va fi pornită, acoperiți rezistența de sensibilizare cu obiect opac, simțiți -l încă o dată, încărcarea va fi pornită, iar după 5 ani se va transforma Off AutomaticAlTal.

Pentru ocazii

Poate fi instalat în interior, coridor și construirea publică.
Instalat în interior pe dispozitiv cu materiale nemetalice.
De exemplu, adăugați senzorul, de la o iluminare normală la lampa automată a senzorului.


Principiul de funcționare al controlului de lumină


Principiul de funcționare al setării timpului


Acordați atenție instalării

Atenţie

· Personalul de instalare ar trebui să fie electrician sau cu experiență de corelație;
· Asigurați -vă că nu instalați unitatea în locul în care strălucirea soarelui, curentul și temperatura se schimbă, de exemplu, aer condiționat, aer cald;
· Nu alegeți obiectul Sway ca bază de instalare;
· În fața intervalului de sens, nu ar trebui să existe niciun obiect de obstrucție sau mișcare pentru a influența detectarea acestuia.

Remarcă

1. Păstrați senzorul față în zona în care umanul se mișcă de obicei.
2. Mențineți senzorul față de poziția luminii ambientale pentru a obține o setare de iluminare mult mai exactă.
3. Dacă detectați din nou semnalul în setarea timpului, setarea timpului va fi mincinoasă.

O anumită problemă și mod rezolvat

1. Sarcina nu funcționează:
R: Vă rugăm să verificați dacă conexiunea la putere și încărcare este corectă;
B: Vă rugăm să verificați dacă încărcarea este bună;
C: Vă rugăm să verificați dacă setul de lumină de lucru corespunde controlului de lumină.
2. Sensibilitatea este slabă:
R: Vă rugăm să verificați dacă există o împiedicare în fața ferestrei de detectare pentru a efectua semnalul;
B: Vă rugăm să verificați dacă temperatura ambiantă este prea mare;
C: Vă rugăm să verificați dacă sursa de semnal de inducție se află în câmpurile de detectare;
D: Vă rugăm să verificați dacă înălțimea de instalare corespunde înălțimii prezentate în instrucțiune;
E: Vă rugăm să verificați dacă orientarea în mișcare este corectă.
3. Senzorul nu poate opri automat sarcina:
R: Vă rugăm să verificați dacă există un semnal continuu în câmpul de detectare;
B: Vă rugăm să verificați dacă setarea timpului este cea mai lungă;
C: Vă rugăm să verificați dacă puterea corespunde instrucțiunii;
D: Vă rugăm să verificați dacă temperatura din apropierea senzorului se schimbă în mod evident, cum ar fi aerul sau încălzirea centrală etc.

● Când este utilizat în diferite medii, vă rugăm să nu ajustați sensibilitatea la cel mai mare.
Pentru că asta ar putea duce cu ușurință la defecțiune.
● Vă rugăm să confirmați cu instalarea precesivă.
● Vă rugăm să tăiați sursa de alimentare înainte de operațiuni de instalare și eliminare.
● Asigurați -vă că ați întrerupt puterea în scopuri de siguranță.
● Operația necorespunzătoare a cauzat pierderi, producătorul nu își asumă nicio responsabilitate.
Ne -am angajat să promovăm calitatea și fiabilitatea produsului, cu toate acestea, toate componentele electronice au anumite probabilități de a deveni ineficiente, ceea ce va provoca unele probleme. Când proiectăm, am acordat atenție proiectelor redundante și cota de siguranță adoptată pentru a evita orice probleme.
Această instrucțiune, fără permisiunea noastră, nu trebuie copiată în alte scopuri.
