Senzor infraroșu cu tehnologie Zero Crossing

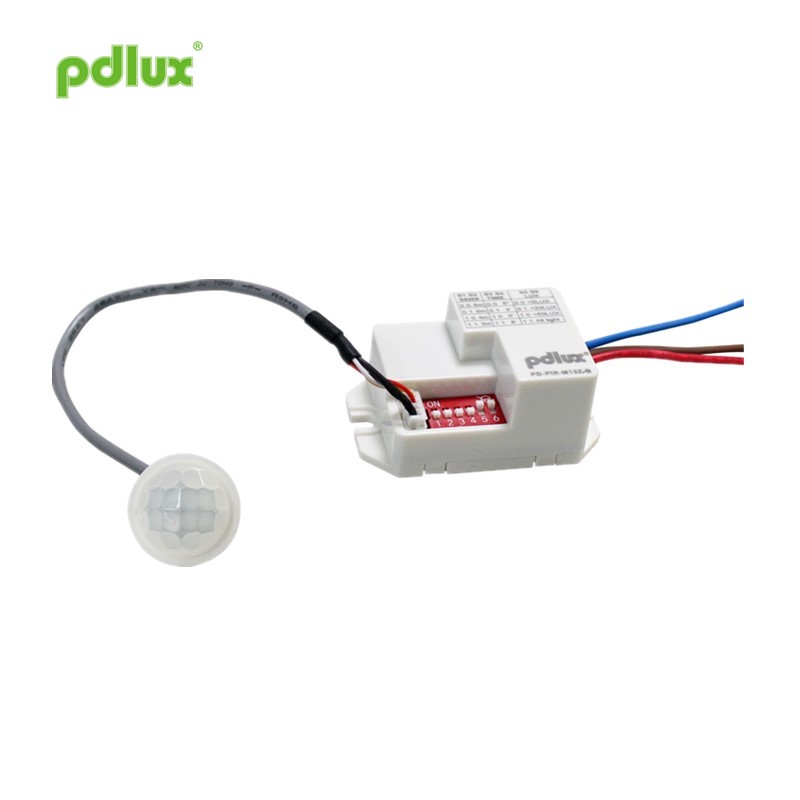

Instrucțiuni pentru senzorul cu infraroșu PD-PIR-M15Z-B

rezumat

Zero Crossing Technology Infrared Sensor este o tehnologie digitală a celei mai recente versiuni a senzorului infraroșu. Adoptați un senzor cu infraroșu SMD anti-blocare. Obiectivul Finier este, de asemenea, echipat cu un indicator de stare de detectare și un senzor fotosensibil. Senzorul infraroșu cu tehnologie Zero Crossing adoptă tehnologia comutatorului punctului zero cu undă sinusoidală de calcul digital precis, care are o capacitate puternică de curent de impuls și este incomparabilă cu produsele convenționale. Poate fi atașat la orice încărcare diferită. Vă rugăm să consultați următoarea introducere pentru detalii.

Funcţie

Specificații ale senzorului infraroșu cu tehnologie Zero Crossing

Sursa de alimentare: 220-240VAC 50Hz / 60Hz
100-130VAC 50Hz / 60Hz
Toate încărcăturile: 1200W max. ¼ˆ220-240VAC ï¼ ‰
600W Max.ï100-130VACï¼ ‰
Curent de supratensiune: 50A / 500μS
Unghiul de detectare: 100 °
Temperatura de lucru: -20 ~ + 40 ° C
Umiditate de lucru: 93% HR

Informații despre senzori

Cerere

Senzorul cu infraroșu Zero Crossing Technology poate fi utilizat cu orice produs sau poate fi instalat și utilizat independent. Există două metode de instalare: perete și tavan.
De exemplu, adăugați senzorul, de la o iluminare normală la lampa senzorului automat.

Schema conexiunii-fir 1. Conectați maro și albastru cu putere; 2. Conectați roșu și albastru cu sarcină.

Atenţie
â— Instalatorul ar trebui să aibă electrician sau experiență relevantă;
â— Nu instalați această mașină în locuri expuse la lumina directă a soarelui, unde curentul și temperatura se schimbă semnificativ, cum ar fi aerul condiționat și încălzirea;
â— Nu alegeți obiecte balansoare ca bază de instalare;
â— În fața intervalului de detectare, nu ar trebui să existe obstacole sau obiecte în mișcare care să afecteze detectarea acestuia.
â— Cu cât temperatura ambiantă este mai mare, cu atât sensibilitatea senzorului este mai mică! Distanța nominală de detecție din manual este distanța când temperatura ambiantă este de 22-24 ° C.
În fabrică, sensibilitatea este setată la 6 metri.

Observație
1. Îndreptați partea lentilei senzorului spre locul în care corpul uman se mișcă de obicei.
2. Partea obiectivului este într-o poziție în care ajunge lumina naturală, astfel încât senzorul fotosensibil din interiorul obiectivului să poată percepe mai bine iluminarea mediului.
NOTĂ: Înălțimea corpului uman este diferită, viteza de mișcare este diferită, sensibilitatea este, de asemenea, diferită. Viteza de mișcare este de la 1,0 la 1,5m / sec. Dacă dimensiunea și viteza de mișcare a unei persoane se schimbă, distanța de detectare se schimbă.

ATENŢIE:
Când începeți să utilizați produsul senzor pentru prima dată, trebuie să acordați atenție următoarelor elemente:
1. Prima putere trebuie să aștepte 30 de secunde, să stea departe de locul în care senzorul poate detecta. După ce lumina a fost oprită automat, corpul uman intră în domeniul de detectare al senzorului și se mișcă în direcția normală de mișcare. Senzorul poate detecta și controla sarcina pentru a începe să funcționeze.
2. Pentru metodele de reglare LUX, timpul de întârziere și sensibilitatea, vă rugăm să consultați conținutul din diagramele A, B și C pentru funcționare.

Când utilizați acest produs, vă rugăm să reglați sensibilitatea la poziția adecvată de care aveți nevoie. Nu reglați sensibilitatea la maxim, pentru a nu face ca produsul să nu funcționeze normal din cauza acțiunilor greșite. Mișcarea cauzată de animale mici și interferențele din rețeaua electrică pot cauza defecțiunile produsului.
Când produsul nu poate funcționa normal, încercați să reduceți sensibilitatea în mod corespunzător, apoi testați.

Acest manual este conținutul programării produsului, nu vă vom notifica separat. Este strict interzisă copierea conținutului manualului de instrucțiuni în orice alt scop fără permisiunea companiei.
