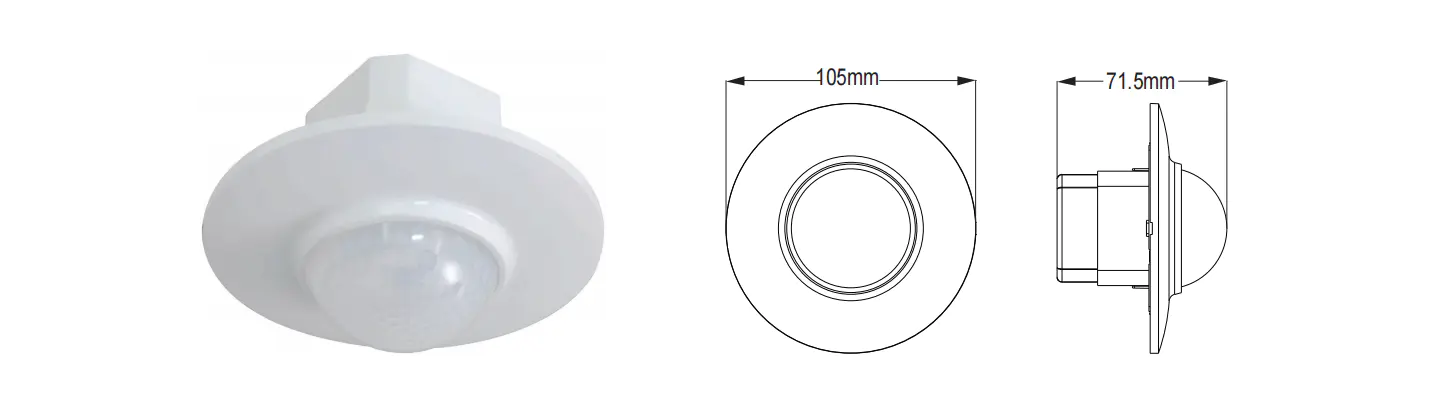

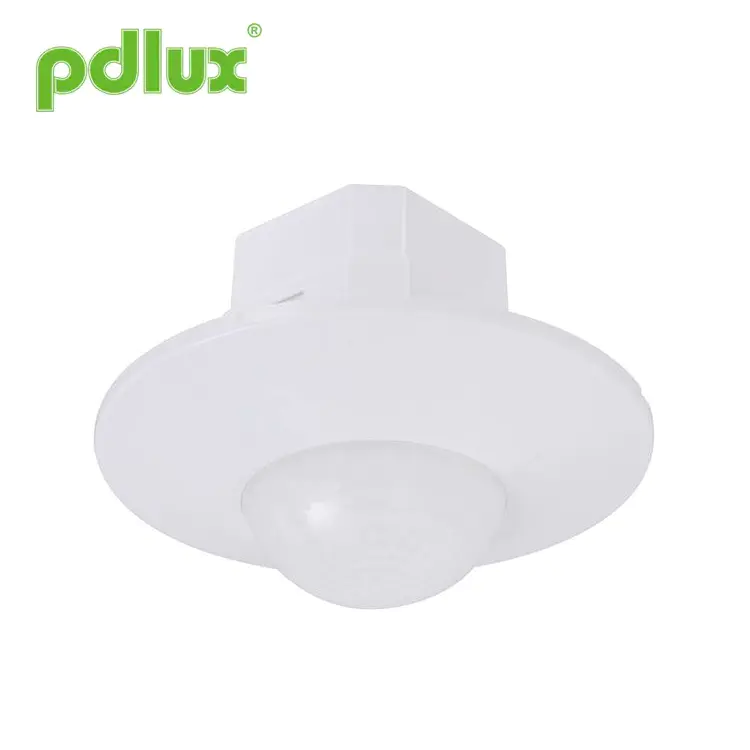

PD-PIR200A Senzor de mișcare cu infraroșu de tavan 360°

Rezumat

Produsul este un nou comutator de economisire a energiei, adoptă un detector de sensibilitate bună, circuit integrat și SMT. Acesta adună automatism, seif convenabil, economisire de energie și funcții practice. Un detector în interior alcătuiește un câmp de detecție cu gamă largă, utilizează energia infraroșu de la om ca sursă de semnal de control, poate porni sarcina imediat când intră în câmpul de detectare. Poate identifica automat ziua și noaptea. Este ușor de instalat și utilizat pe scară largă, având funcțiile de afișare a puterii și de detectare a spectacolului.

Specificații

Sursa de alimentare	220-240VAC/100-130VAC	Frecvența puterii	50/60Hz
Sarcină rezistivă	1200W max. 230V/600W max. 110V	Setarea orei:	min: 8±3sec max: 7±2min (reglabil)
Unghiul de detectare	360º	Interval de detectare (22°C)	8m Max. (dia.) (reglabil)
Controlul luminii	<3LUX-lumina zilei (reglabil)	Temperatura de lucru	-10°C~+40°C
Consumul de energie	0,45 W (static 0,1 W)	Înălțimea de instalare	2,5~3,5m
Viteza de detecție a mișcării	0,6-1,5 m/s	Umiditatea de lucru	<93%RH

Notă: Când diferite sarcini sunt utilizate în paralel, este necesar să înțelegeți pe deplin proprietățile sarcină, iar sarcina cu un curent de pornire deosebit de mare va cauza deteriorarea prematură a releului în interiorul inductorului. Dacă există o mare incertitudine cu privire la sarcina utilizată, o actualizare versiunea special concepută pentru a rezista la curentul de pornire poate fi personalizată.

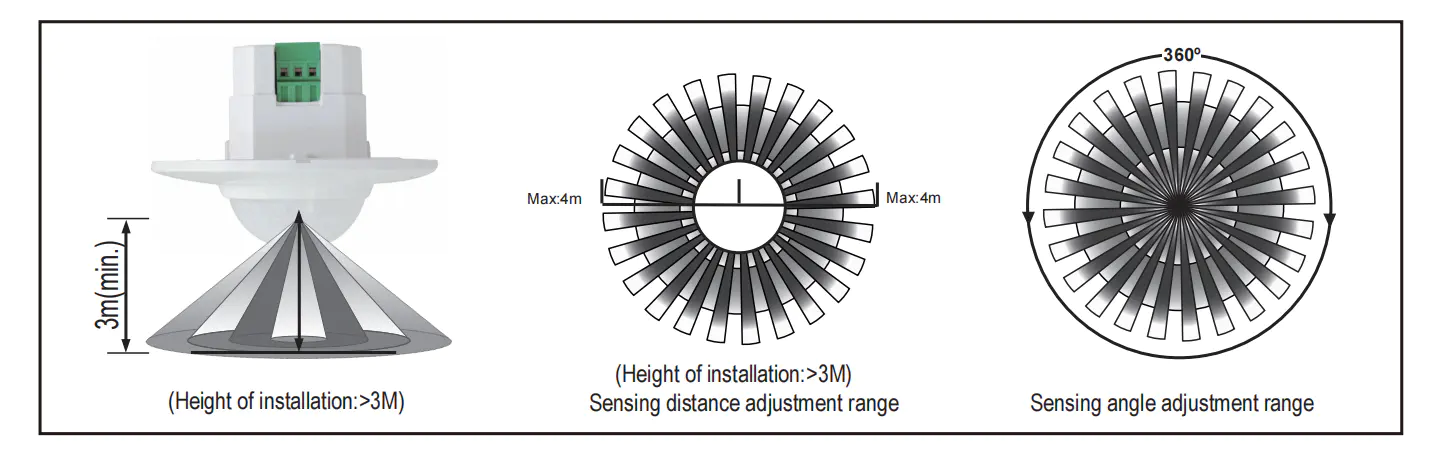

Informații despre senzor

Funcţie

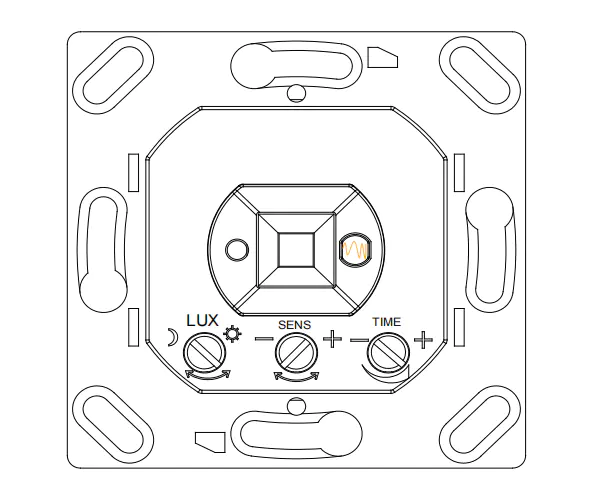

· Identificați automat ziua și noaptea. Poate regla controlul luminii în funcție de dorința dvs.: când întoarceți-vă la SUN (max), va funcționa în timpul zilei și pe timp de noapte. Când treceți la LUNA (min), va funcționa numai în circumstanțe mai mici de 3LUX. În ceea ce privește ajustarea, vă rugăm să consultați modul de testare.
·Raza de detectare poate fi setată în funcție de poziția de instalare și câmpul de detectare.
· Spectacol de detectare: LED-ul va clipi de două ori pe secundă la primirea semnalului.
· Setarea timpului este adăugată continuu: atunci când primește al doilea semnal de inducție după primul inductor, va fi calculați timpul încă o dată pe restul primei setări de bază. (Setați ora)
· Reglarea setarii timpului: poate fi setata in functie de dorinta dumneavoastra. Minimul este de 8±3 sec; maximul este 7±2min.

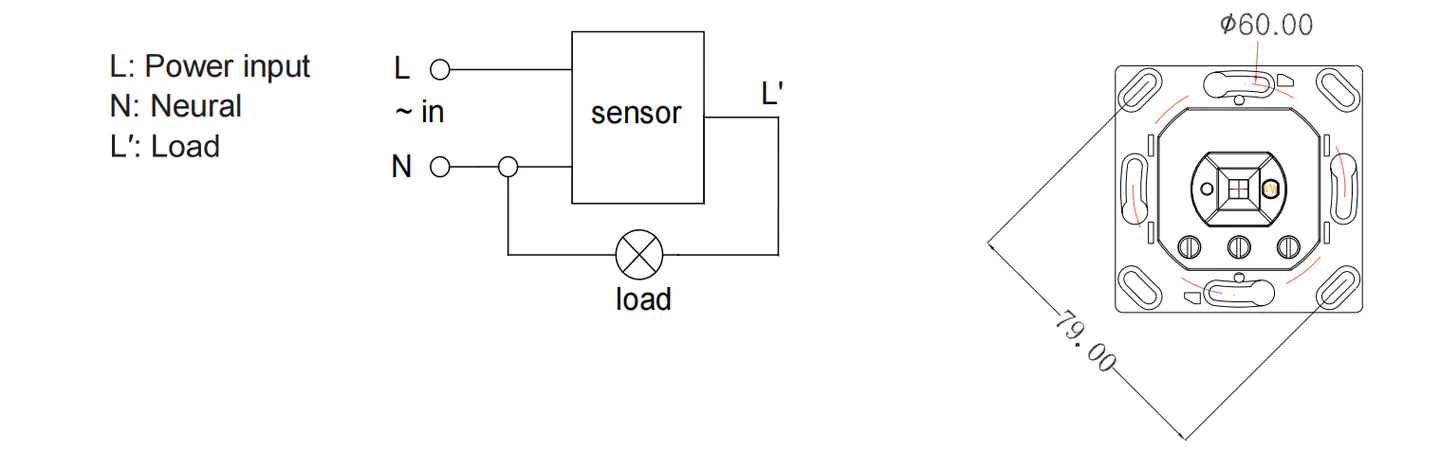

Schema de conectare-cabl



ATENȚIE: Când utilizați acest produs, vă rugăm să reglați sensibilitatea într-o poziție adecvată de care aveți nevoie, vă rugăm să nu reglați sensibilitatea la maxim, pentru a evita ca produsul să nu Funcționează în mod normal cauzat de mișcare greșită. Deoarece sensibilitatea este prea mare, detectează cu ușurință mișcarea greșită de frunze și perdele care sufla vântul, animale mici și mișcarea greșită prin interferența rețelei electrice și a echipamentelor electrice. Toți cei care conduc produsul nu funcționează normal!
Când produsul nu funcționează normal, încercați să reduceți sensibilitatea în mod corespunzător și apoi testați-l.

Note

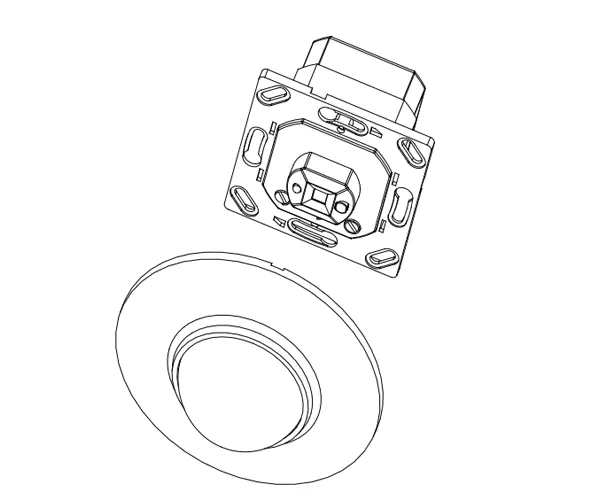

Ar trebui să fie instalat de un electrician sau un om cu experiență.
Evitați să-l instalați pe obiectele neliniștite.
Nu ar trebui să existe piedici și obiecte în mișcare în fața ferestrei de detectare care efectuează detectarea.
Evitați instalarea acestuia în apropierea zonelor de modificare a temperaturii aerului, cum ar fi aerul condiționat, încălzirea centrală etc.
Având în vedere siguranța dumneavoastră, vă rugăm să nu deschideți capacul când găsiți cârligul după instalare.
Dacă există o diferență între produs și instrucțiuni, vă rugăm să vă referiți în principal la produs.

O problemă și un mod rezolvat

Sarcina nu funcționează:
a. Vă rugăm să verificați că conectarea la putere și sarcină este corectă.
b.Verificați dacă sarcina este bună.
c. Verificați dacă lumina de lucru corespunde cu controlul luminii.

Sensibilitatea este slabă:
a. Vă rugăm să verificați dacă există un obstacol în fața ferestrei de detectare pentru a efectua recepția semnalelor.
b. Vă rugăm să verificați dacă temperatura ambientală este prea ridicată.
c. Vă rugăm să verificați dacă sursa semnalelor se află în câmpurile de detectare.
d. Vă rugăm să verificați dacă înălțimea de instalare corespunde cu înălțimea indicată în instrucțiuni.
e. Vă rugăm să verificați dacă orientarea în mișcare este corectă.

Senzorul nu poate opri automat sarcina:
o. Verificați dacă există semnale continue în câmpurile de detectare.
b. Verificați dacă setarea de timp este setată la cea mai lungă.
c. Verificați dacă puterea corespunde instrucțiunilor.
d. Verificați dacă schimbarea temperaturii se apropie în mod evident de senzor, cum ar fi aerul condiționat sau încălzirea centrală etc



· Când este utilizat în medii diferite, vă rugăm să nu reglați sensibilitatea la cel mai mare nivel.
Pentru că asta ar putea duce cu ușurință la defecțiuni.
●Vă rugăm să confirmați cu instalarea profesională.
● Vă rugăm să întrerupeți alimentarea cu energie înainte de operațiunile de instalare și demontare.
● Asigurați-vă că ați întrerupt alimentarea din motive de siguranță.
●Funcționarea necorespunzătoare a cauzat pierderi, producătorul nu își asumă nicio responsabilitate.
Ne angajăm să promovăm calitatea și fiabilitatea produsului, cu toate acestea, toate componentele electronice au anumite probabilități de a deveni ineficiente, ceea ce va provoca sometroubles.La proiectare, am acordat atenție modelelor redundante și am adoptat cota de siguranță pentru a evita orice probleme. Această instrucțiune, fără permisiunea noastră, nu ar trebui copiată în niciun alt scop.
