PDLUX PD-V12360A/B K-BAND Senzor de mișcare de înaltă sensibilitate pentru comutator inteligent și securitate
Senzor de mișcare de înaltă sensibilitate PDLUX PD-V12360A/B K-B K-BAND pentru Smart Switch & Security este un senzor brevetat de înaltă sensibilitate dezvoltat de echipa tehnică a PDLUX pentru detectarea de 360 de grade în bandă K. Aceasta include V12360A și V12360B. Diferența de performanță între A și B se află în diferitele raze de detectare.
Model:PD-V12360A/B
Trimite o anchetă

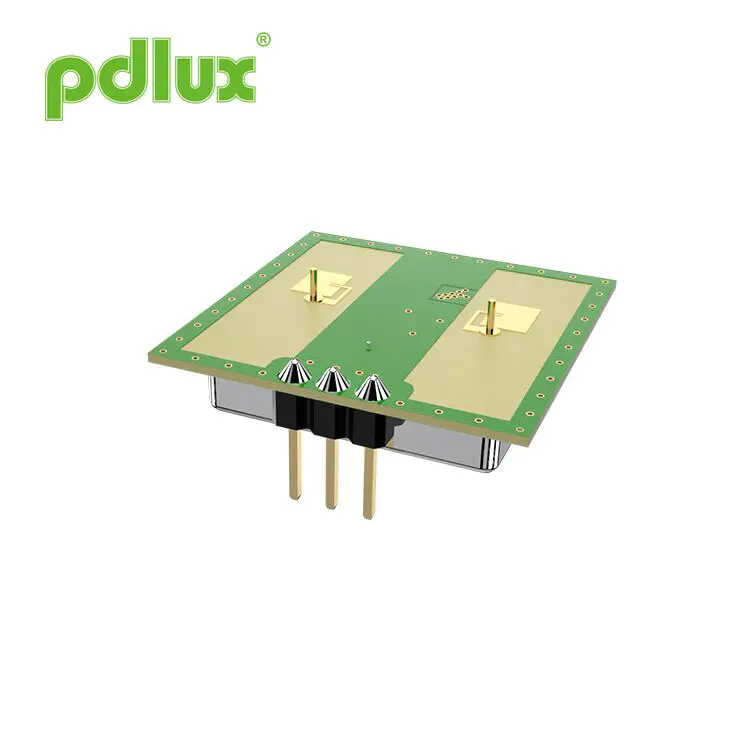

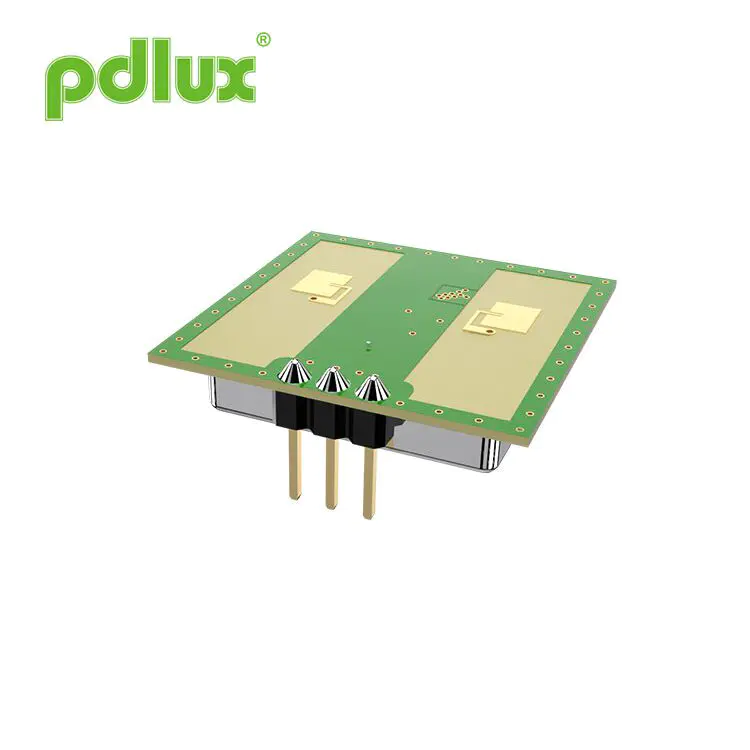

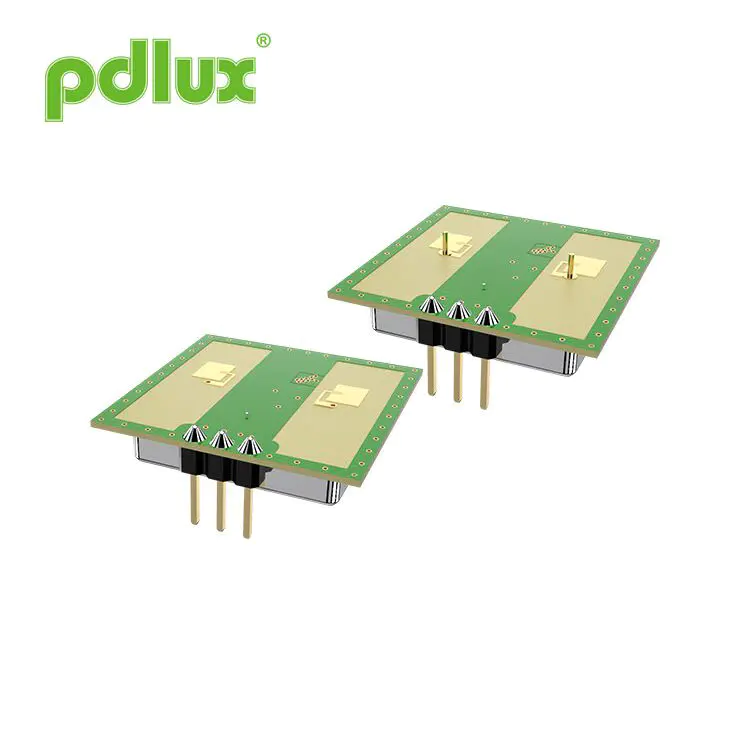

PD-V12360A/B 24.125GHz senzor de mișcare cu microunde
Aplicație
.Comutator inteligent
.Comutator de perete
.Intruder detectează
Senzorul din seria PD-V12360 este un senzor brevetat de înaltă sensibilitate dezvoltat de Echipa tehnică a PDLUX pentru detectarea 360 de grade în bandă K. Acest PDLUX PD-V12360A/B K-BAND Senzor de mișcare de înaltă sensibilitate pentru Smart Switch & Security include V12360A și V12360B. Diferența de performanță dintre A și B constă în detectarea diferită raze. Când este instalat la o înălțime mică, unghiul de detectare a V12360A este mai mare decât acesta din V12360B. Unghiul de detectare a 360 de grade din V12360A este de 120 de grade (vă rugăm să consultați la figura de mai jos), care poate fi utilizat pentru instalarea produselor cu o înălțime mai mică de 5 metri. Unghiul de detectare a 360 de grade al V12360B este de 80 de grade, care pot fi utilizate Pentru instalarea produselor cu o înălțime de mai puțin de 10 metri. (Vă rugăm să consultați următoarele imagine). Extensia sensibilității sale de detectare depinde de raportul semnal-zgomot Circuitul de amplificare proiectat de utilizator și algoritmul programului MCU. Datorită gamei de aplicație largă și flexibilă a acestui tip de senzor analog. Este încă utilizat pe scară largă.

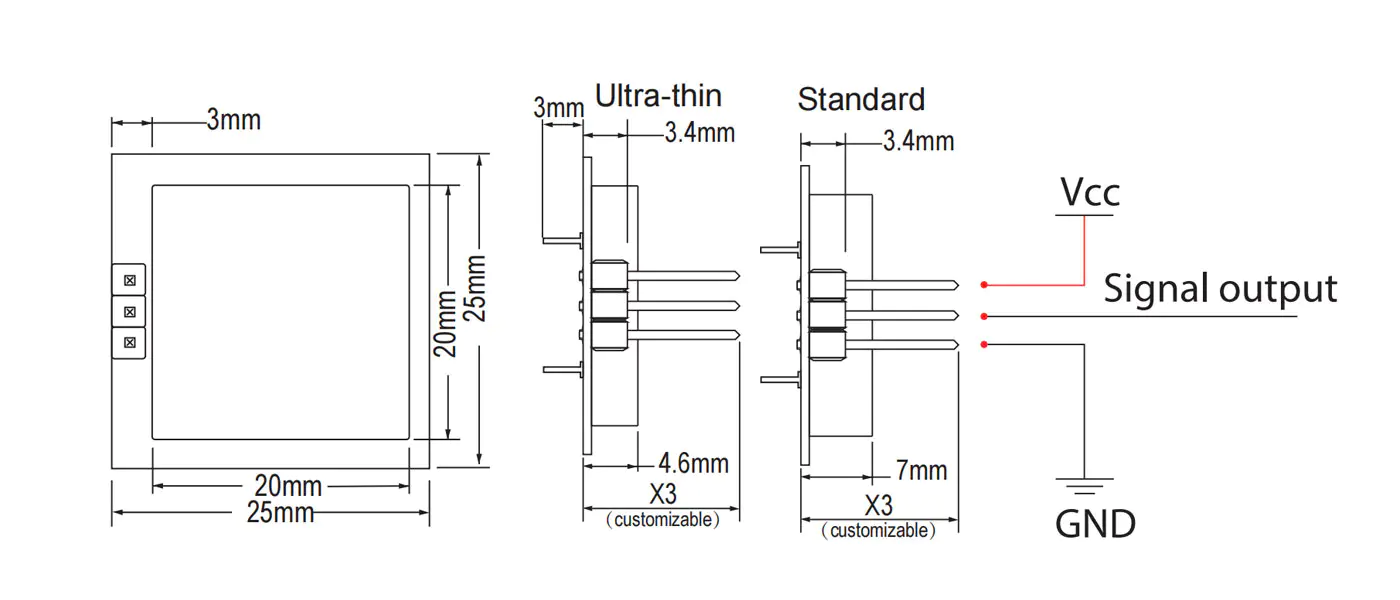

Dimensiunea produselor
Interval de detectare
Parametri tehnici
| Parametru | Note | Min | Typ | Max | Unități |
| Tensiune de alimentare | VCC | 3.0 | 5.0 | 5.25 | V |
| Consumul curent | ICC | 20 | 35 | 38 | MA |
| Mod de funcționare | Alimentat de PWM, poate controla curentul de lucru la 3-15MA | ||||
| Lățimea pulsului | Tpulse | 10 | μs | ||
| Temperatura de funcționare | Top | -30 ~+85 | ℃ | ||
| Temperatura de depozitare | Tstg | -10 | +60 | ℃ | |
| Timp stabil |
|
<5 | μsec | ||
| Zgomot |
|
3.5 | 4.0 | 4.5 | MVRMS |
| Setarea frecvenței | f | 24.000 | 24.125 | 24.250 | GHz |
| O putere radiată (AUTHP) | Bat | <2.0 | <2.5 | <3.0 | MW |
| Depozitare umiditate ambientală | 45%~ 65% | RH | |||
AVERTIZARE: Intervalul de detectare efectiv este legat de câștigul de amplificare a semnalului circuitului, aspectul general al PCBA și pragul MCU.
Notă1: Emisiile radiate sunt concepute pentru a respecta regulile FCC și CE.
Nota2: Puterea semnalului primit (RSS) este măsurată la totalul de 1 moduri de pierdere a căii de 70dB.
Nota3: Tensiunile de zgomot sunt măsurate de la 10Hz la 100Hz la portul de ieșire, în interiorul unei camere anecoice. Notă4: Funcționarea pulsului
Memento special
Datorită grosimii totale a plăcii de circuit este de doar 0,52 mm. Aplicarea forței laterale excesive pe pini poate determina ruperea foliei de cupru. Cauzând Defecțiunea senzorului.
