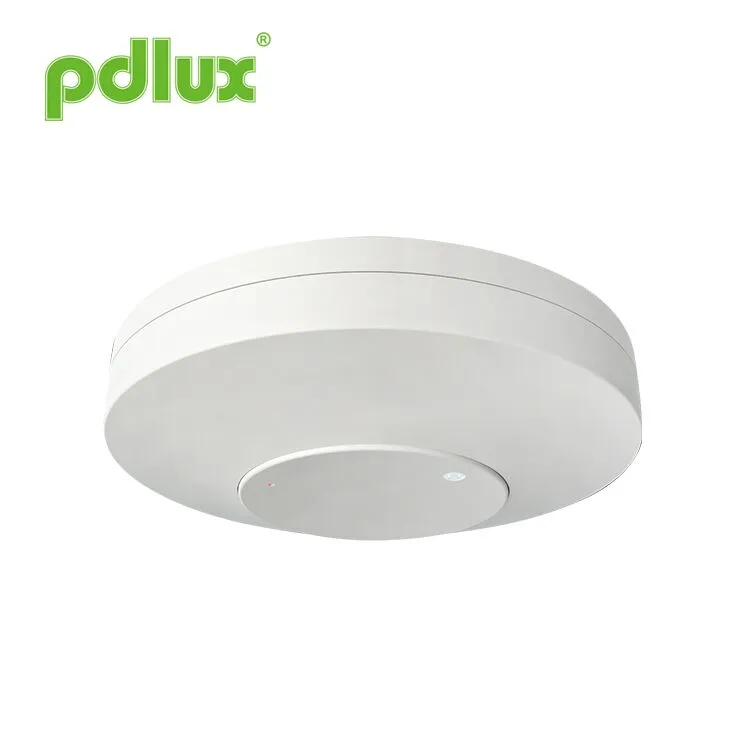

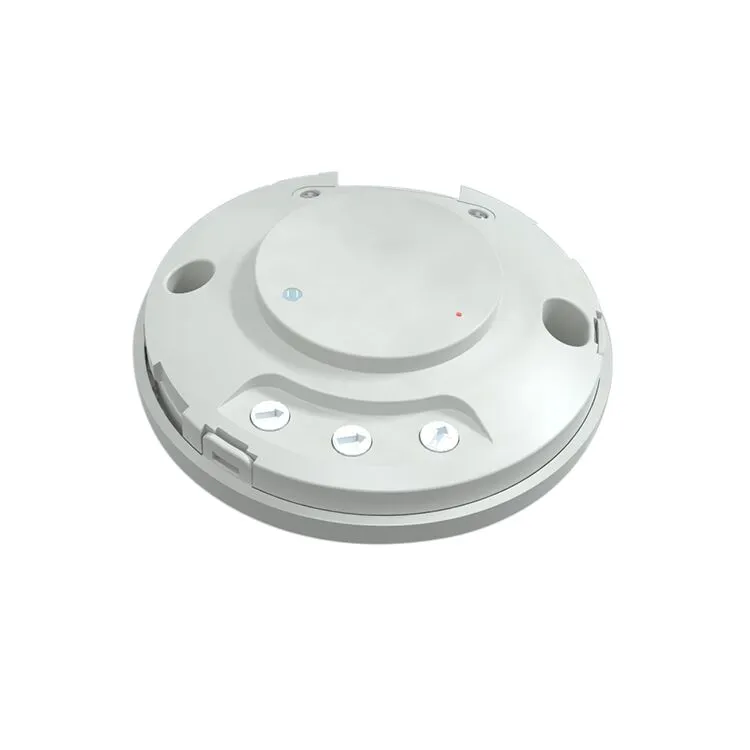

PDLUX PD-M330-C 5.8GHz MMWAVE Detector de prezență umană
Utilizați FMCW pentru a detecta persoanele într -o zonă specificată. Prin combinarea procesării semnalului radar cu algoritmul de detectare umană precis, se poate obține o detectare umană cu sensibilitate ridicată, care poate detecta ținte umane în mișcare și staționare. Este detectată prezența biologică (în principal corpul uman) cu caracteristici precum respirația și bătăile inimii în intervalul de detectare, astfel încât corpul uman să poată fi sesizat fără mișcări ale corpului, inclusiv oameni adormiți.
Model:PD-M330-C
Trimite o anchetă
Rezumat
Utilizați FMCW pentru a detecta persoanele într -o zonă specificată. Prin combinarea procesării semnalului radar cu algoritmul de detectare umană precis, se poate obține o detectare umană cu sensibilitate ridicată, care poate detecta ținte umane în mișcare și staționare. Este detectată prezența biologică (în principal corpul uman) cu caracteristici precum respirația și bătăile inimii în intervalul de detectare, astfel încât corpul uman să poată fi sesizat fără mișcări ale corpului, inclusiv oameni adormiți.
Specificații
| Frecvența de funcționare: | 5,8 GHz |
| Încărcare nominală: | 800W (rezistiv)/300W (capacitiv) |
| Tensiune nominală: | 100-240V AC, 50/60Hz |
| Semnal de ieșire: | Comutator de pornire/oprire |
| Consumul de energie de așteptare: | <0,4W |
| Înălțimea instalării: | 2,5-6m |
| Raza de detectare: | > 2-6m (reglabil) |
| Interval de control al luminii: | 5-300lux - zi |
| Oprirea întârzierii: | 10 secunde până la 8 minute (Setați închiderea întârzierii timp după nevoie) |
| Nivel de protecție: | IP20 |

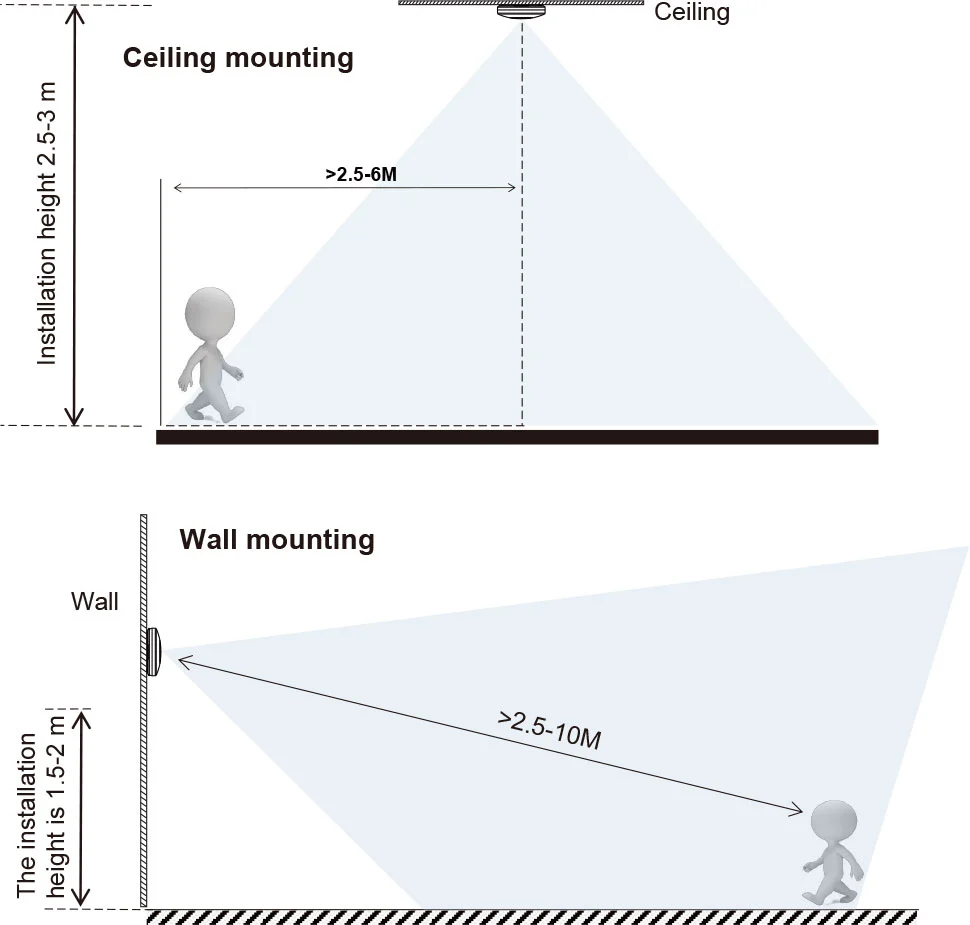

Diagrama schematică a distribuției zonei de detectare
Funcţie
Identificați automat zi și noapte. Poate ajusta lumina ambientală în funcție de dorința ta: când întoarce -te la soare (max), aceasta va funcționa în timpul zilei și noaptea. Când se va întoarce pe lună (min), va funcționa doar în mai puțin de 10 circumstanțe. În ceea ce privește ajustarea, vă rugăm să consultați calea de testare.
Timpul de timp este adăugat continuu: Când primește al doilea semnal de inducție după primul inductor, acesta va calcula timpul încă o dată pe restul primei timpuri de bază. (Timp setat)
Reglarea întârzierii: poate fi setată după cum este necesar. Valoarea minimă este de 10 secunde, iar valoarea maximă este de 8 minute

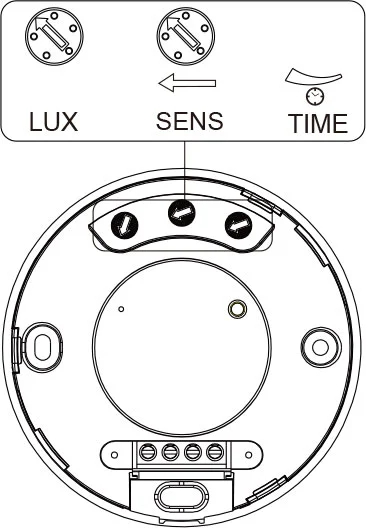

(1) Setare de control al luminii
Reglați lumina de lucru. Întoarceți în sensul acelor de ceasornic pentru a-l crește și transformați în sensul acelor de ceasornic pentru a-l reduce. Când se va îndrepta spre Mini, acesta va funcționa doar sub controlul luminii aproximativ 10lux, atunci când se va transforma la maxim, poate funcționa orice control de lumină.
(2) Setarea timpului
Reglați timpul setării timpului de încărcare. Întoarceți în sensul acelor de ceasornic pentru a -l crește și a transforma în sensul acelor de ceasornic pentru a -l reduce. Setarea timpului este de aproximativ 8 minute când se îndreaptă spre maxim, iar setarea timpului este de aproximativ 10 secunde când se îndreaptă spre min.
(3) Setarea intervalului de detectare (sensibilitate)
Distanța de detectare este minimă atunci când se rotiți în sens invers acelor de ceasornic în partea de jos și maximă la rotirea în sensul acelor de ceasornic în partea de jos.
Gama maximă de țintă de detectare a radarului este de 6m distanță de linie dreaptă între corpul uman și senzor, iar intervalul de detectare este de 2-6 m.
NOTĂ: Când lumina va fi oprită automată, va dura 1 secundă înainte ca senzorul să fie gata să detecteze o altă mișcare, adică doar semnalul detectat 1 secunde mai târziu poate fi lumina să fie automată.
Este în principal pentru reglarea timpului de întârziere din momentul în care semnalul detectat și ușor auto-on până la auto-off-off. Puteți defini timpul de întârziere la nevoia dvs. practică. Dar ar fi mai bine să scădeți timpul de întârziere pentru economisirea energiei, deoarece senzorul infraroșu are funcția de detectare continuă, adică orice mișcare detectată înainte de trecerea timpului de întârziere va re-sta re-start cronometrul, iar lumina va continua doar dacă există om în intervalul de detecție.

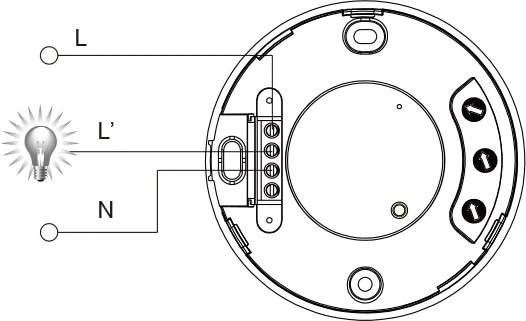

Diagrama de fir de conexiune
● Conectați n, l cu putere;
● Conectați n, l ”cu încărcare.

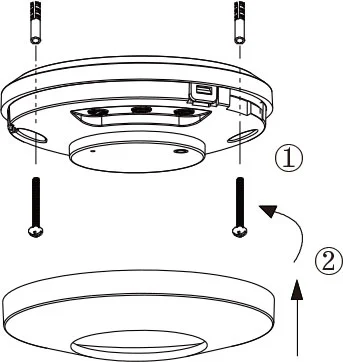

Instrucțiuni de instalare
NOTA:
Înainte de instalarea alimentării Opriți
Test
1. Rotiți butonul lux în sensul acelor de ceasornic la maxim (soare). Întoarcerea timpului de timp în sens invers acelor de ceasornic până la minim.
2. După pornire, dacă nu este detectat niciun semnal continuu, sarcina controlată va înceta să funcționeze după 10 secunde până la 8 minute.
3. Odată detectată, sarcina funcționează și lumina indicatorului este aprinsă. După 10 secunde până la 8 minute, dacă nu este detectat niciun semnal continuu, indicatorul de lumină nu mai funcționează. Dacă un semnal este detectat după 10 secunde, sarcina ar trebui să înceapă să funcționeze, lumina indicatorului ar trebui să se aprindă și să înceteze să funcționeze după 5 secunde până la 8 minute. În acest moment, nu este detectat niciun semnal continuu.
4. Rotiți butonul Lux în sens invers acelor de ceasornic la minimum. Dacă testul este efectuat la 10lux sau mai mult, sarcina nu trebuie să funcționeze după ce sarcina inductivă nu mai funcționează; Dar dacă acoperiți fereastra de detectare cu un obiect opac (prosop etc.), sarcina va funcționa. În absența semnalelor de detectare, sarcina ar trebui să înceteze să funcționeze în 10 secunde până la 8 minute.
Acest manual este pentru programarea curentă a conținutului acestui produs, există modificări și modificări ale producătorului fără notificare!
Este strict interzis să copiezi conținutul manualului de instrucțiuni în orice alt scop, fără permisiunea companiei.
