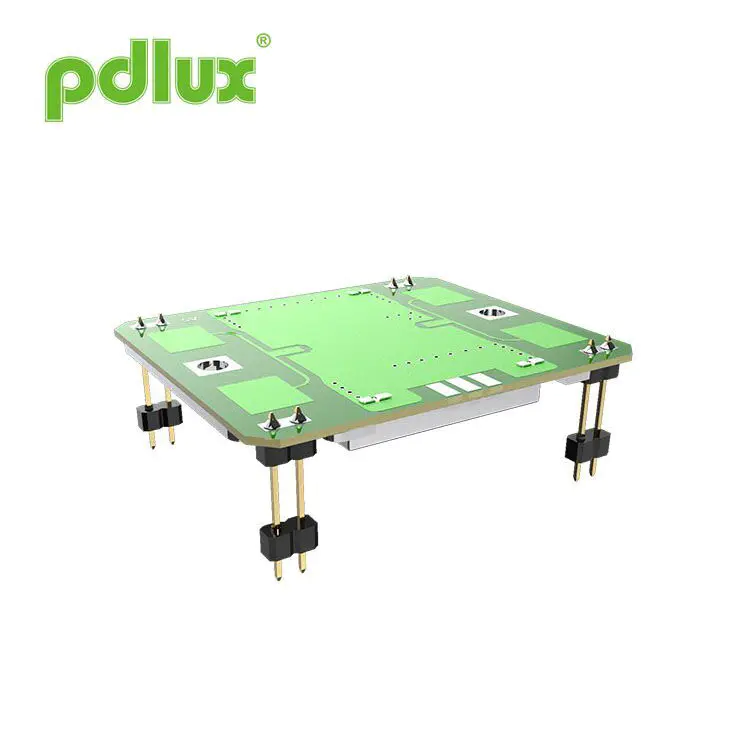

Modul Doppler cu bandă X PD-V9-H cu detectare a unghiului larg
Căutați un senzor de mișcare radar fiabil și eficient din punct de vedere energetic? Modulul Doppler cu bandă X PD-V9-H cu detectarea unghiului larg este alegerea dvs. ideală. Este un modul radar Doppler cu bandă X care funcționează între 10.525GHz și 10.687GHz. Dispune de o detectare largă a planului H și o precizie îngustă a planului electronic, ceea ce îl face bine potrivit pentru aplicații precum monitorizarea securității, lumini de detectare a mișcării, uși automate și alte sisteme de detectare a obiectelor mobile. Pentru cerințele cu putere redusă, utilizatorii pot trece la modul PWM pentru a reduce eficient curentul de lucru. Susținută de livrare rapidă și suport de încredere după vânzări, este o opțiune de încredere pentru o gamă largă de soluții de detectare inteligentă.
Model:PD-V9-H
Trimite o anchetă

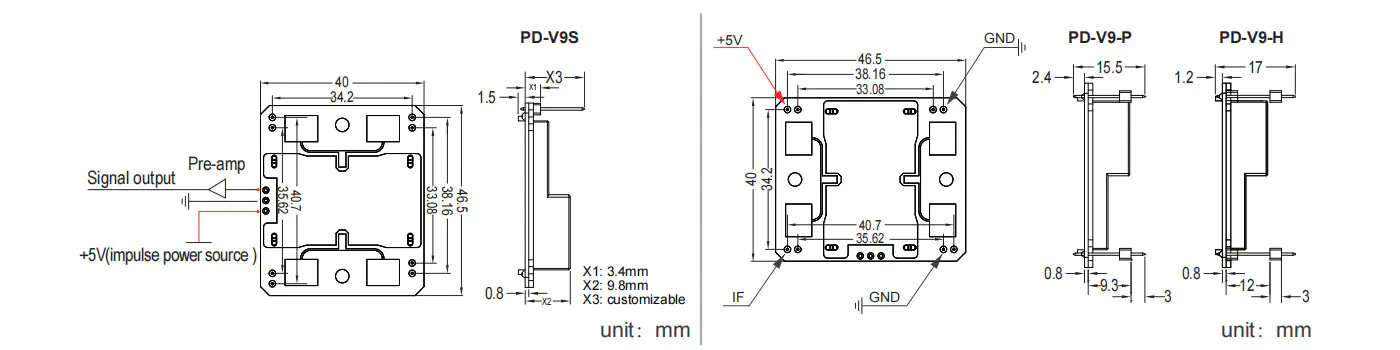

Dimensiune
Caracteristici
- Setarea frecvenței: 10.525-10.587GHz
- inclusiv antena de plasture
- DRO: Oscilato rezonator dielectric
- scurgere de curent continuu de curent continuu
- dimensiuni mici
- Respectarea ROHS
Specificații
| Articol | Specificații | |
| Setarea frecvenței | 10.525-10.587GHz (personalizat în conformitate cu cerințele diferite) | |
| Stare | Ta = +25 C，Vin = +5 VDC | |
| Tensiune de funcționare | +5,0 ± 0,5 VDC | |
| Curent de funcționare | <32 de tip. | |
| Putere de ieșire | 20 MW (13 dBM) E.I.R.P. Typ. | |
| Stabilitatea frecvenței | ± 5 MHz Max. (TA: -30 până la +55 C) | |
| Sensibilitatea pierderii de întoarcere | -90 DBC TIP. | |
| A doua emisie armonică | -40 DBM | |
| Lățime de fascicul de antenă (-3 dB) | E-plan | NOM de 36 de grade. (Unghiul complet al 72 de grade) |
| H-plane | 72 de grade NOM. (Unghiul complet al oreticului de 144 de grade) | |
| Interfață RF | Antenă de plasture | |
| Interval de temperatură | -30 până la +55 C (domeniu de utilizare standard), -40 până la +80 C (interval de utilizare maximă) | |
| Regulament pentru conformitate | ETS 300 440 | |

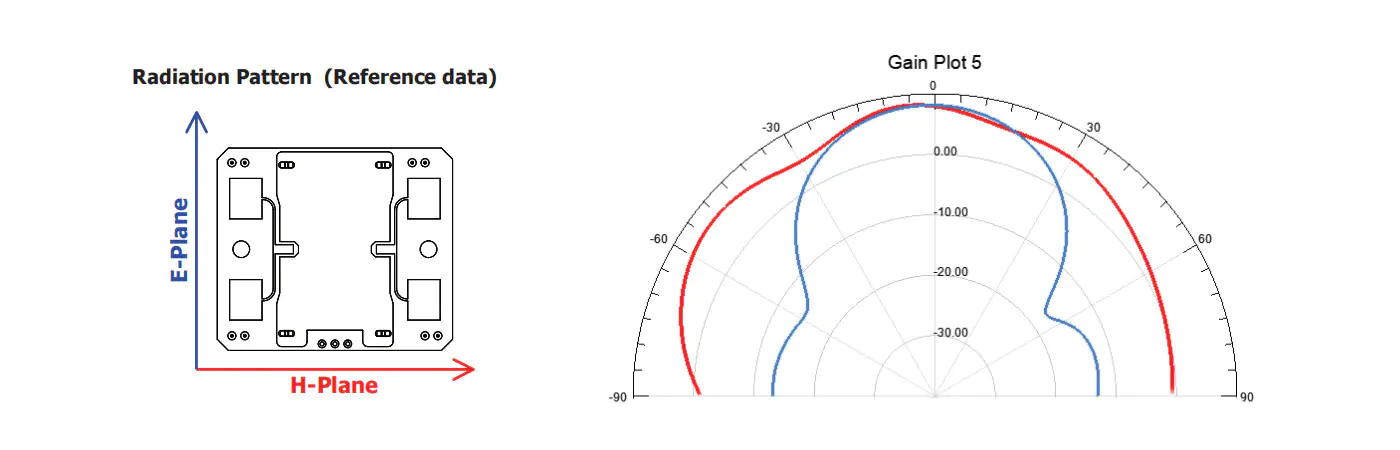

Model de radiații
Scurtă introducere

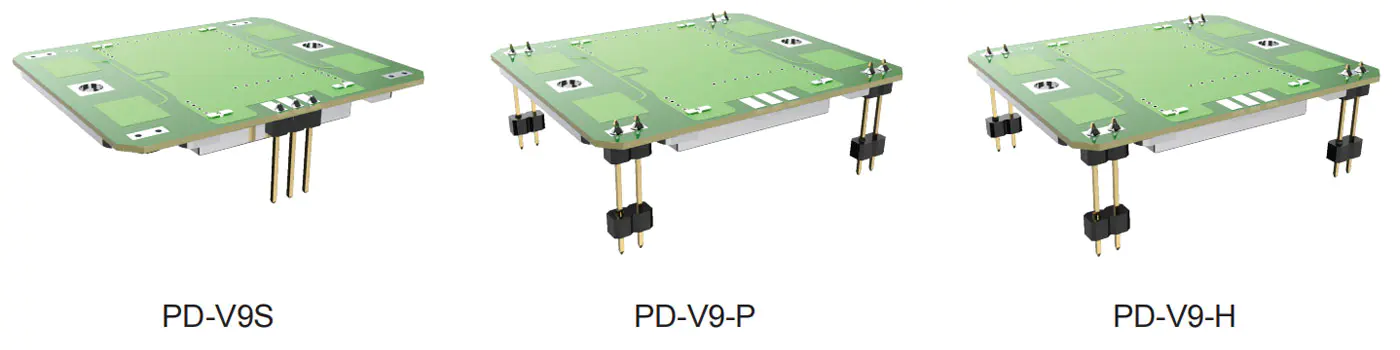

Modulul Doppler PD-V9-H X cu o detectare a unghiului larg funcționează în banda X. Frecvența de funcționare este în intervalul de frecvență de la 10.525GHz la 10.687GHz. Utilizatorii trebuie să facă achiziții pe baza personalizării în conformitate cu reglementările de frecvență ale țării unde se află. De exemplu, 10.525GHz, 1 0,587GHz, 10.687GHz. Senzorii din seria PD-V9 sunt utilizați pe scară largă în produsele aplicațiilor de securitate și supraveghere, senzori automate ale ușilor, lumini de detectare mobilă, senzori IoT, senzori de viteză și diverse produse cu senzori mobile.
Senzorul are detectarea unghiului mare a planului H și detectarea unghiului mic EPLAN. Utilizatorii pot repara senzorul în unghiuri diferite, după cum este necesar în timpul utilizării. De parcă utilizatorii doresc ca curentul de lucru al senzorului să fie cât mai mic posibil, puteți seta modul de alimentare a senzorului în modul PWM (ciclu de serviciu), care poate reduce eficient curentul de lucru.
Probleme posibile întâmpinate
Când utilizatorii se confruntă cu următoarele probleme în timp ce folosesc sau înlocuiesc direct senzorul original.
1. Prima utilizare:
Când utilizați senzorul PD-V9 Series pentru prima dată și întâlniți sensibilitate ridicată sau sensibilitate insuficientă, ar trebui să verificați mai întâi starea de setare a câștigului circuitului de amplificare. Și dacă metoda de calcul folosită de MCU pentru procesarea semnalelor este adecvată. În general, este ușor să găsești o soluție.
2. Probleme posibile care pot apărea atunci când înlocuiți direct senzorii utilizați anterior:
Când înlocuiți direct senzorii utilizați anterior, pot exista și probleme de sensibilitate ridicată și sensibilitate scăzută, care pot fi rezolvate cu ușurință. Simpla creștere a circuitului de amplificare sau scăderea câștigului circuitului de amplificare este suficientă. Nu este nevoie să luați în considerare algoritmul de procesare a semnalului MCU.
Ajutor de care începătorii ar putea avea nevoie atunci când folosesc:
Dacă întâmpinați dificultăți în timp ce utilizați senzorii din seria PD-V9 și aveți nevoie de asistență. Ne puteți contacta prin e -mail. În general, se pot obține răspunsuri.
Introducerea produsului:
Introducerea produsului poate fi modificată și îmbunătățită de PDLUX în orice moment, când este necesar. Nu neapărat toată lumea va fi notificată în timp util.
