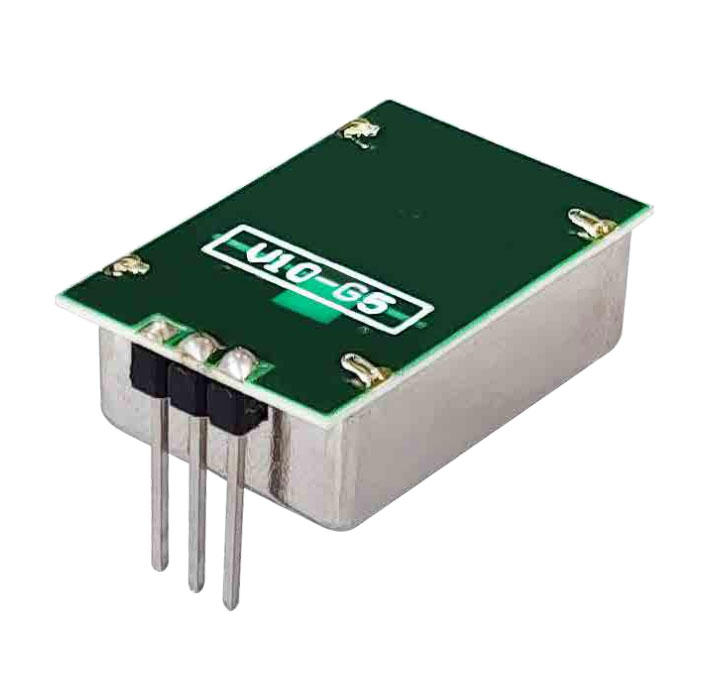

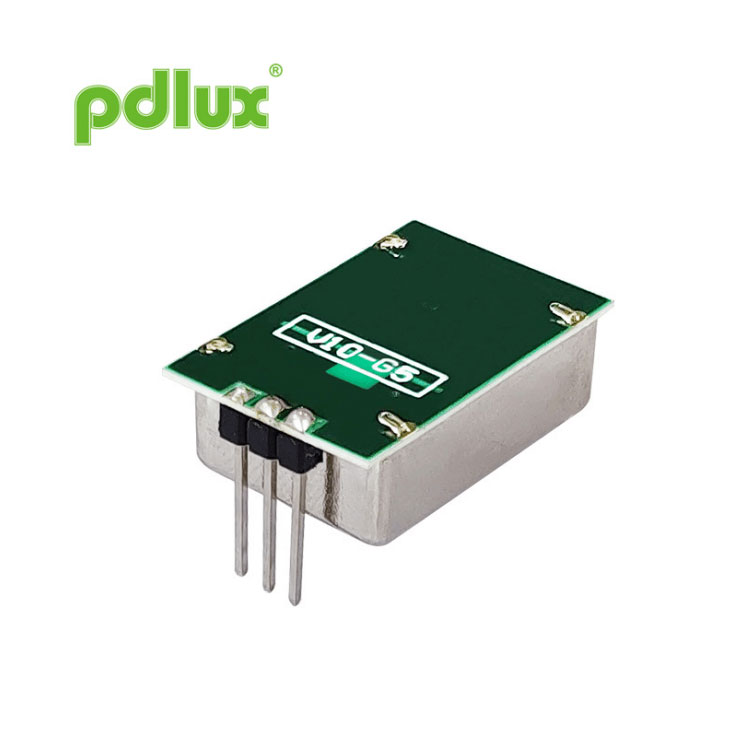

PD-V10-G5 Unitate de detectare a mișcării transceiver cu microunde în bandă X miniaturală
Fabricat intern la fabrica Pdlux din China, suntem un producător și furnizor recunoscut de unitate de detector de mișcare cu transceiver cu microunde în bandă X miniaturală PD-V10-G5, monitorizând meticulos fiecare pas de producție pentru a asigura calitate și prețuri clare, oferind clienților noștri soluții rentabile.
Trimite o anchetă
Unitatea, găzduită într-o cutie de metal, dispune de un oscilator stabilizat cu rezonator dielectric, care asigură stabil funcționare într-un interval larg de temperatură fie în modul CW, fie în modul impuls cu ciclu de lucru scăzut și integrat receptor homodin pentru sensibilitate și fiabilitate sporite.
Această familie de module este disponibilă cu o tensiune de alimentare de +5v sau +3v.
Principiul de bază al funcționării constă în detectarea decalajului de frecvență între un semnal transmis și unul recepționat
reflectat înapoi de la un obiect în mișcare în câmpul vizual al unității.
Unitatea produce un semnal de ieșire de nivel scăzut care poate fi amplificat și procesat pentru a furniza o alarmă sonoră sau vizuală
semnal și folosește tehnici de fabricație cu montare pe suprafață cu costuri reduse, care sunt dovedite pe teren ca fiind robuste și
de încredere.
| Piesa NR. | Ţară | Frecvenţă | Comentarii |
| PD-V10-501 | Regatul Unit | 10,587 GHz (5V) | |
| PD-V10-502 | STATELE UNITE ALE AMERICII | 10,525 GHz (5V) | FCC-ID |
| PD-V10-502 | Belgia, Olanda, Italia | 10,525 GHz (5V) | Îndeplinește Directiva RED |
| PD-V10-301 | Regatul Unit | 10,587 GHz (3V) | |
| PD-V10-302 | Belgia, Olanda, Italia | 10,525 GHz (3V) | Îndeplinește Directiva RED |
| Frecvenţă | Vezi tabelul de peste |
| Putere de ieșire (min.) | 5 dBm EIRP |
| Tensiune de operare | +5 V ± 0,25 V +3 V ± 0,15 V |
| Curent de funcționare (CW) | 25mA (maximum) 20mA (tip) |
| Emisii armonice | <-30dBm |
| Curent mediu (5% DC) | 1 mA tip. |
| Lățimea impulsului (min.) | 5 µsec |
| Ciclu de funcționare (Min) | 1% |
| Frecvența de repetare a pulsului | 2-4 kHz |
| Sensibilitate (pentru un raport S/N de 10 dB) | -84 dBm |
| Zgomot (măsurat într-o lățime de bandă de la 3 Hz la 80 Hz) | < 30 µV |
| Câştig | 5 dBi |

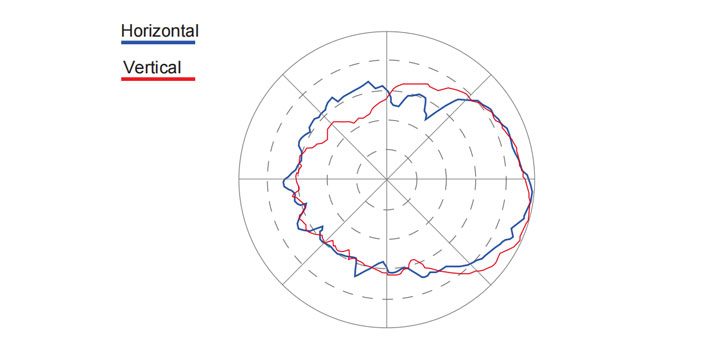

| -3 dB Lățimea fasciculului | |
| E Avion | 50° |
| H Avion | 60° |
| Greutate | 4 g |

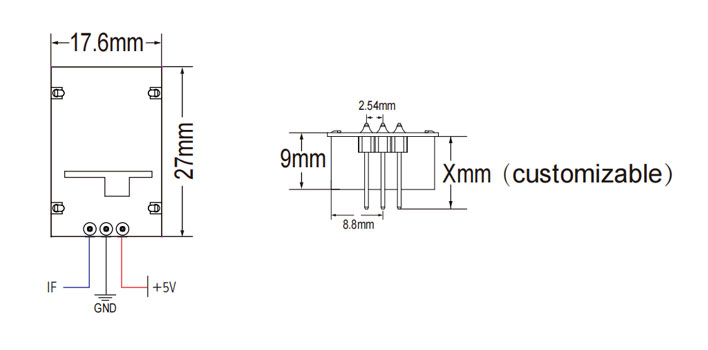

| Conectori antet pin | Distanță de 2,54 mm X3 |
| Conform RoHS | |
| Putere/Temp. Coeficient (peste intervalul de temperatură de funcționare) | 3 dB |
| Frecvență/Temp. Coeficient (peste intervalul de temperatură de funcționare) | 6,5 MHz |
| Temperatura de operare | -20°C până la +70°C |
Puterea ieșirii senzorului (domeniul de detectare) depinde de raportul semnal/zgomot. Mai mare sau mai mică decât temperatura nominală de funcționare, senzorul poate funcționa și el, dar performanța va fi redusă. Pentru a evita deteriorarea dispozitivelor, trebuie să aveți grijă în timpul manipulării. Descărcare electrostatică adecvată (ESD) măsurile de precauție trebuie respectate în toate etapele de depozitare, manipulare, asamblare și testare.
