PDLUX lansează module de detectare Doppler în bandă X PD-V9H/PD-V9P/PD-V9S actualizate, versiune personalizată fără pin opțională

Tehnologia electronică Ningbo PDLUX lansează oficial senzori radar Doppler în bandă X PD-V9 rafinați, inclusiv PD-V9H, PD-V9P și PD-V9S. Dispunând de configurații variate ale pinii și două opțiuni de frecvență principale, alături de personalizarea opțională fără pini, seria satisface diverse cerințe de layout PCB de la producătorii de electronice din întreaga lume.

Diferențierea de bază: Aspect Pin și Selectare Frecvență

Toate cele trei modele au același circuit, antenă și performanță electrică, cu diferențe doar în pasul pinului și frecvența de operare pentru a se potrivi standardelor radio regionale:

· PD-V9H:10.587GHz±10MHz (frecvență standard UE), X1=3.4mm, X2=9.8mm spațiere între pini pentru designul comun al PCB-ului european și american

· PD-V9P:10,525GHz±20MHz (frecvență universală la nivel mondial), pini compacti X1=3mm, X2=8.9mm pentru a economisi amprenta PCB

· PD-V9S:10,525GHz±20MHz, pini standard de 3,4/9,8 mm pentru înlocuirea directă a senzorilor vechi

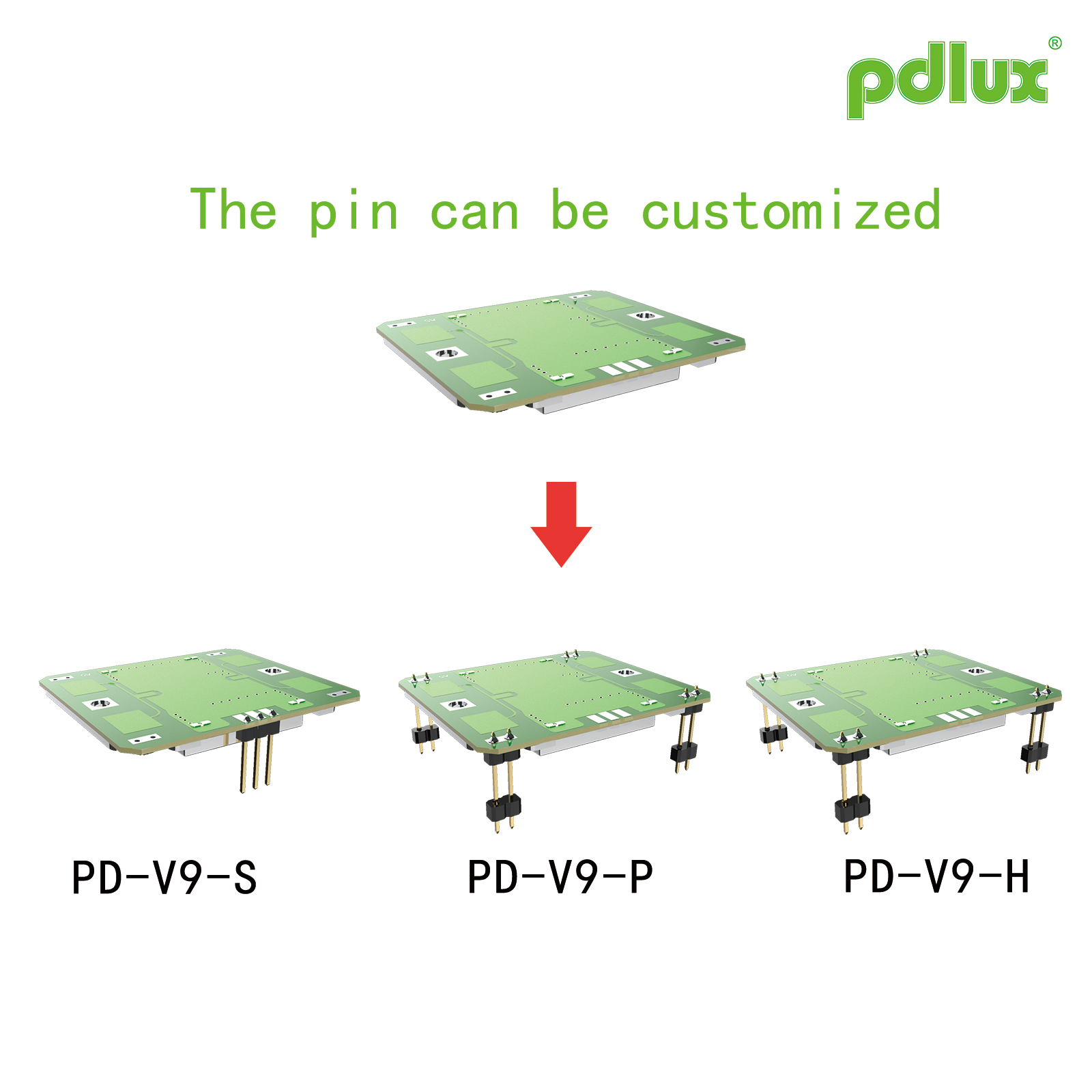

Opțiune personalizată:Modulele goale fără pin pentru montarea SMD sunt disponibile la cerere; Mărimea X3 poate fi personalizată conform specificațiilor clientului.

Specificații superioare unificate pentru toate seria PD-V9

Construită cu oscilator rezonator dielectric DRO și antenă integrată, întreaga gamă împărtășește specificații consistente:

· Tensiune de alimentare: DC5V±0.5V, curent tipic sub 32mA; Modul de putere PWM acceptat pentru un consum de energie ultra-scăzut

· EIRP tipic: 13dBm(20mW), sensibilitate de recepție -90dBc, a doua armonică ≤-40dBm

· Temperatura de funcționare: -30℃~+55℃ interval obișnuit, extins de la -40℃ până la +80℃

· Unghiul fasciculului: 36° plan E, 72° plan H; unghi flexibil de montare disponibil

· Certificat RoHS și conform cu ETS 300 440 pentru aprobarea pieței globale

Scenarii largi de aplicații

Ideal pentru uși automate, lumini cu senzor de mișcare, alarme de securitate, senzori de prezență IoT și echipamente de detectare a vitezei. Atunci când înlocuiesc modulele radar vechi, utilizatorii trebuie doar să ajusteze câștigul amplificatorului pentru a rezolva problemele de sensibilitate fără revizuirea codului MCU, reducând considerabil costurile de dezvoltare.
