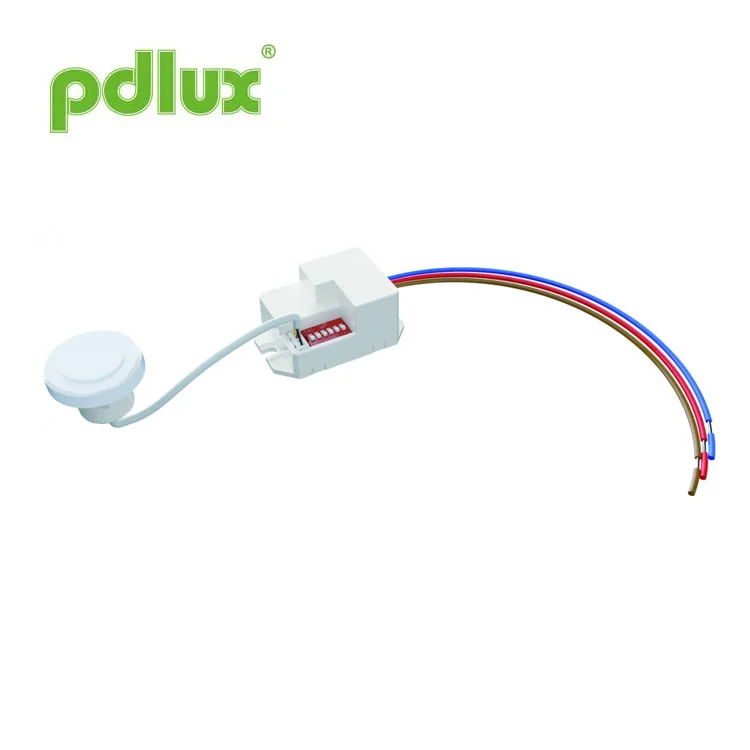

Noul senzor cu cap rotund de 5,8 GHz pentru microunde pentru coridoare și scări înguste
Pdlux’s newly launched 5.8GHz Round Head Microwave Sensor for Narrow Corridors & Stairs is a high‑precision digital sensor with 360° detection based on the Doppler principle. The built‑in MCU enhances accuracy and reduces false triggers. Its compact, low‑profile design allows easy installation inside glass or plastic lighting fixtures or as a standalone device. The sensor operates with extremely low transmission power, resists environmental interference, and maintains stable frequency without drift across a wide temperature range. Ideal for energy‑saving and security applications in passageways, washrooms, elevators, homes, and public areas.
Model:PD-MB15F
Trimite o anchetă

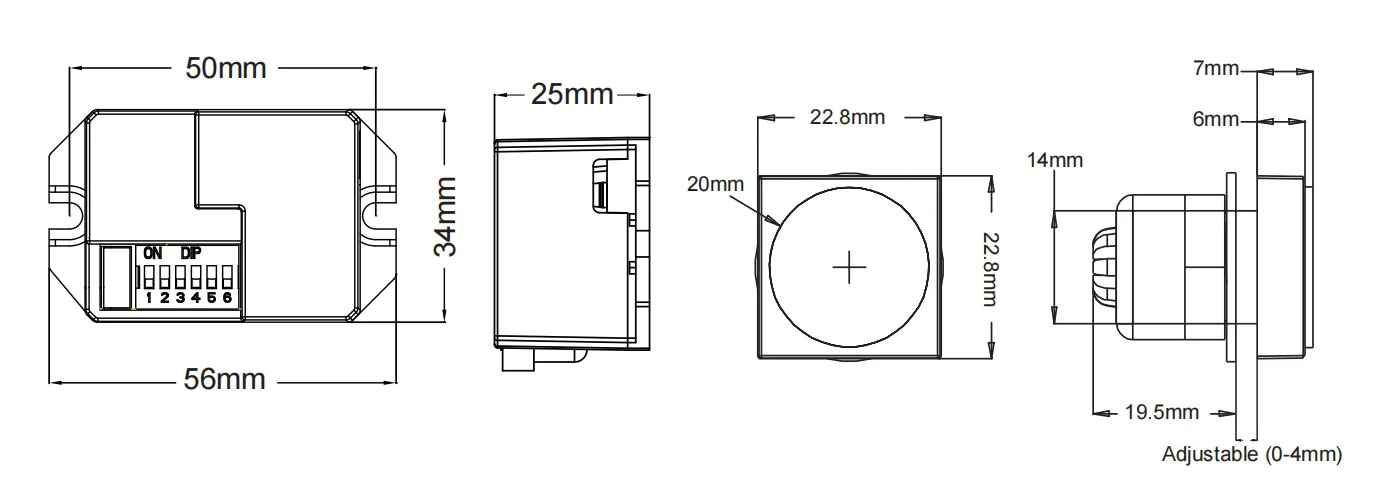

Dimensiunea produsului
Rezumat
Acesta este un senzor digital cu microunde de înaltă precizie a cărui rază de detectare este de 360 ° și frecvență de lucru este de 5,8 GHz. Se bazează pe principiul Doppler care integrează emisia și recepția. Adoptă MCU (Micro Control Unit) care își mărește foarte mult precizia și scade rata de defecțiuni. Are aspect delicat și structură compactă. Poate fi conectat independent la sarcini sau poate fi instalat cu ușurință în interiorul corpurilor de iluminat cu abajur din sticlă sau plastic. Este aplicat pe scară largă în pasaj, toaletă, lift, gospodărie sau alte zone publice pentru protecția securității sau economisirea energiei.
Caracteristici
1. Daune non-radiații: puterea emițătorului său este mai mică de 0,2 mW, ceea ce nu dăunează corpului uman.
2. Capacitate puternică anti-interferență, poate funcționa în intervalul de temperatură de -15℃ -+70℃.
3. Frecvența este constantă și deviația de frecvență nu va apărea în intervalul de frecvență.

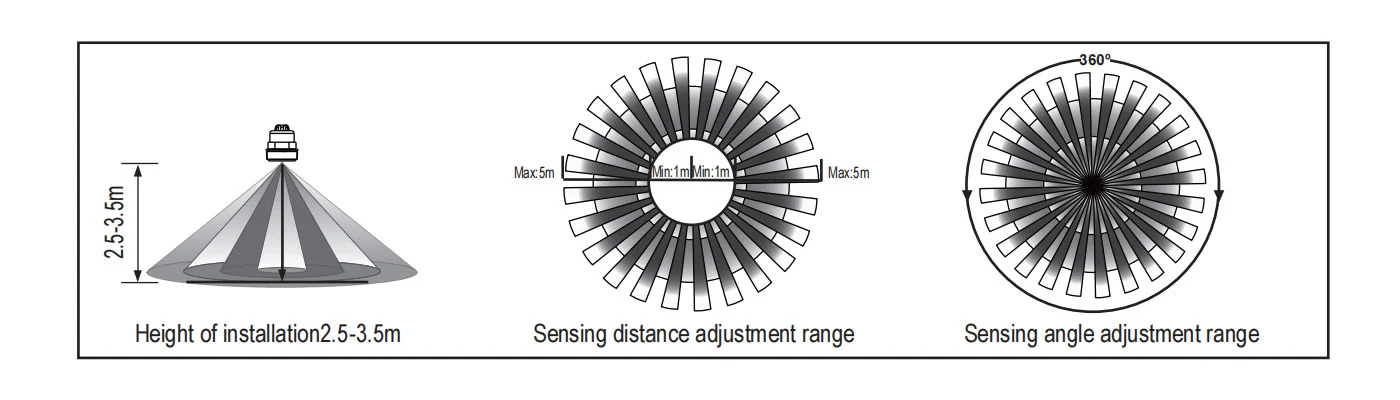

Informații despre senzor

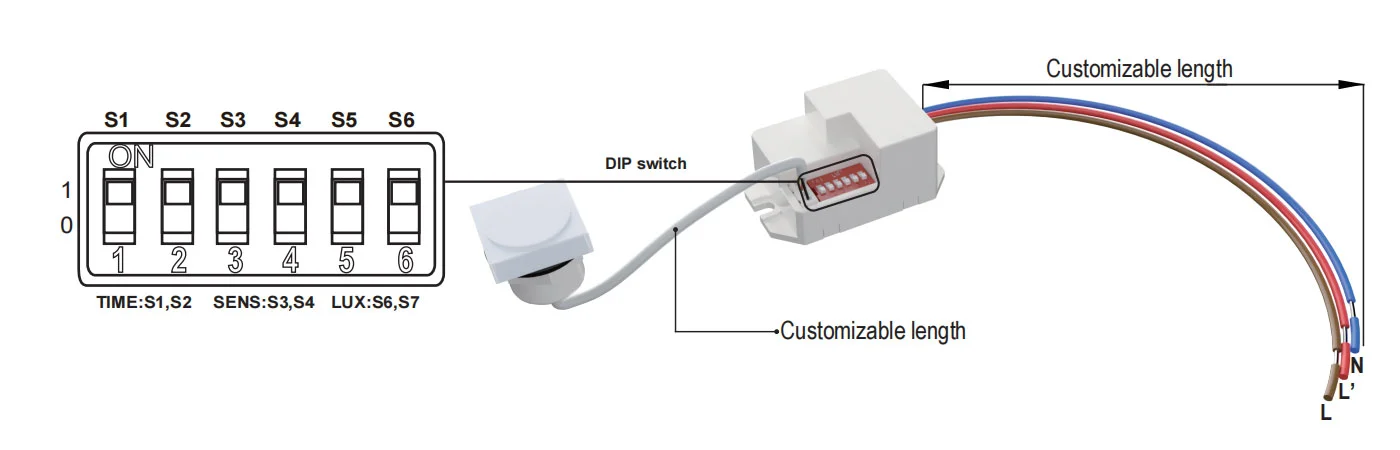

Mod de setare: comutator DIP
Specificații
=| Sursa de alimentare | 220-240VAC |
| Frecvența puterii | 50 Hz |
| sistem HF | 5,8 GHz (frecvență centrală) undă electrică CW, bandă ISM |
| Sarcina nominală | 800W Max.tungsten 200W max.fluorescent& LED |
| Nivel de protecție | IP20, clasa II |
| Instalare sit | la interior, montaj pe tavan |
| Puterea de transmisie | <0,2 mW |
| Unghiul de detectare | 360° |
| Raza de detectare | 1m-2m-4m-5m (razele) (reglabil) |
| Setarea timpului | 8sec-3min-10min-15min, (reglabil) |
| Controlul luminii | 10LUX-50LUX->2000LUX, (reglabil |
| Consumul de energie | aproximativ 0,5W |
| Temperatura de lucru | -15°C~+70°C |
Setarea orei S1 S2
Poate fi definit ca 8 secunde până la 15 minute. Orice mișcare detectată înainte de expirarea acestui timp va reporni cronometrul. Se recomandă selectarea celui mai scurt timp pentru reglarea domeniului de detectare și pentru efectuarea testului de mers. Pentru a seta comutatorul la ON este „1”, la OFF este „0”.
Este în principal pentru ajustarea timpului de întârziere din momentul în care semnalul este detectat și aprinderea automată a luminii până la stingerea automată a luminii. Puteți defini timpul de întârziere în funcție de nevoile dvs. practice. Dar este mai bine să reduceți timpul de întârziere de dragul economisirii energiei, deoarece senzorul cu microunde are funcția de detectare continuă, adică orice mișcare detectată înainte de expirarea timpului de întârziere va reporni cronometrul și lumina va rămâne aprinsă numai dacă există un om în raza de detectare.
Setarea intervalului de detectare (sensibilitate) S3 S4
Raza de detectare este termenul folosit pentru a descrie razele cercului aproximativ turnat pe sol atunci când este instalat la înălțimea de 3 m. Pentru a seta comutatorul la ON este „1”, la OFF este „0”.
Observație: atunci când utilizați acest produs, vă rugăm să ajustați sensibilitatea (domeniul de detectare) la o valoare adecvată, dar la maxim pentru a evita reacția anormală cauzată de detectarea ușoară a mișcării greșite de frunze și perdele care sufla, animale mici sau interferența rețelei electrice și a echipamentelor electrice. Toate cele menționate mai sus vor duce la reacția de eroare. Când produsul nu funcționează normal, încercați să reduceți sensibilitatea în mod corespunzător și apoi testați-l. Mișcarea umană va provoca inducția senzorului, așa că atunci când vă aflați în testarea funcției, vă rugăm să părăsiți regiunea de inducție și să nu faceți mișcare pentru a preveni funcționarea continuă a senzorului.
Setarea controlului luminii S5 S6
Poate fi definit în intervalul 10~>2000 LUX. Pentru a setați comutatorul la ON este „1”, la OFF este „0”.
Acest manual este pentru programarea conținutului curent al acestui produs, există modificări și modificări ale producătorului fără notificare!
Este strict interzisă copierea conținutului manualului de instrucțiuni în orice alt scop fără permisiunea companiei.
| Vina | Cauza eșecului | Soluţie |
| Sarcina nu funcționează. | Iluminarea luminii este setată incorect. | Reglați setarea sarcinii. |
| Sarcina este ruptă. | Schimbați sarcina. | |
| Alimentarea este oprită. | Porniți alimentarea. | |
| Sarcina funcționează tot timpul. | Există un semnal continuu în zona detectării. | Verificați setările zona de detectare. |
| Sarcina funcționează când există nu a fost detectat niciun semnal de mișcare. | Lampa nu este bine instalată, astfel încât senzorul nu reușește detectează semnale fiabile. | Reglați din nou locul de instalare. |
| Semnalul în mișcare este detectat de senzor (mișcare în spatele peretelui, mișcarea obiectelor mici etc.) | Verificați setările zonei de detectare. | |
| Sarcina nu funcționează atunci când este detectat un semnal de mișcare. | Viteza de mișcare este prea mare sau zona de detectare definită este prea mică. | Verificați setările zonei de detectare. |
Avertizare! Următoarele situații vor duce la o reacție de eroare.
1. Instalarea pe obiectul balansoar va duce la o reacție de eroare.
2. Perdeaua agitată suflată de vânt va duce la o reacție de eroare. Vă rugăm să selectați locul potrivit pentru instalare.
3. A fi instalat acolo unde traficul este aglomerat va duce la o reacție de eroare.
4. Scânteile produse de unele echipamente din apropiere vor duce la o reacție de eroare.
● Vă rugăm să confirmați cu instalarea profesională.
● Din motive de siguranță, întrerupeți alimentarea înainte de operațiunile de instalare și demontare.
● Orice pierderi cauzate de o funcționare necorespunzătoare, producătorul nu își asumă nicio responsabilitate.
