Modul radar de securitate cu unde milimetrice de 24 GHz
Pdlux furnizează un modul de radar de securitate cu undă milimetrică de 24 GHz de calitate, fabricat în China. Este un senzor de undă cu bandă K cu unghi îngust, de înaltă performanță, proiectat pentru activarea fără contact cu undă manuală, detectarea intrusilor și controlul automat al ușii. Cu un circuit de amplificator avansat și un algoritm MCU, acceptă funcții de aplicație versatile, cum ar fi comutatoare hands-free și sisteme de intrare. Senzorul oferă o detectare fiabilă și focalizată, respectând în același timp standardele internaționale, inclusiv EN 300440, FCC Part 15.249, RED, RoHS și REACH, asigurând siguranța și responsabilitatea de mediu pentru diverse nevoi de securitate și automatizare.
Model:PD-V18-A
Trimite o anchetă

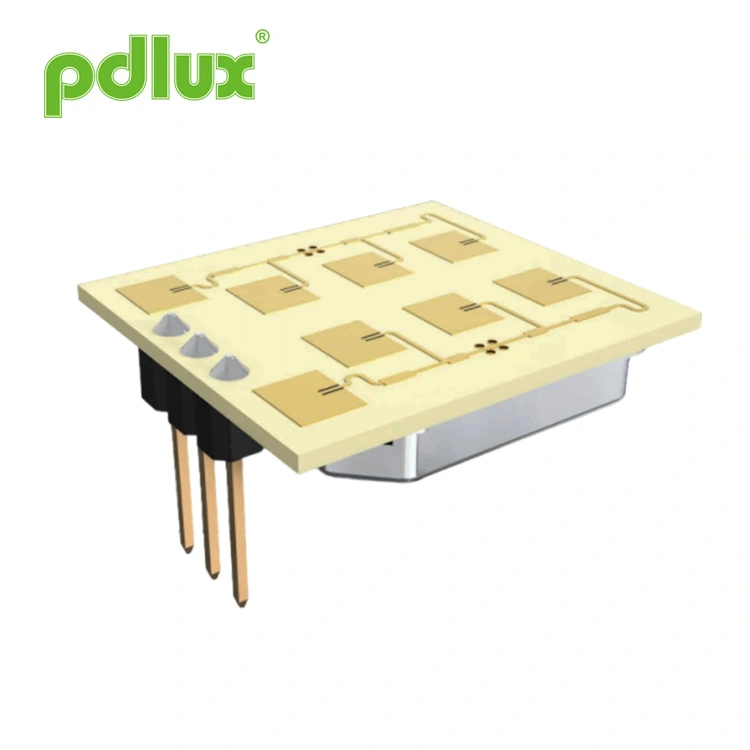

Senzor de mișcare cu microunde PD-V18-A 24,125 GHz
Aplicație
Senzor de undă manuală fără contact
Performanță înaltă cu unghi îngust
Detectare intrus
Senzor de undă manuală fără contact
Performanță înaltă cu unghi îngust
Detectare intrus
PD-V18-A este o undă de înaltă performanță cu unghi îngust în bandă K (24,125 GHz)
senzor. Cu algoritmul circuitului amplificator și MCU, aplicație
pot fi produse produse cu funcții diferite.
De exemplu: este folosit pentru fluturarea manuală a inducției automate fără contact
uși, întrerupătoare cu inducție fără contact cu mâna și alte aplicații
produse.
Conform EN 300440-V2.1.1、EN 62479：2010
Directiva RED - 2014/53/UE
Conform cu FCC Part 15.249
Conform EN 62321, directiva ROHS - 2011/65/UE
Conform directivei REACH - 1907/2006/EC
Directiva RED - 2014/53/UE
Conform cu FCC Part 15.249
Conform EN 62321, directiva ROHS - 2011/65/UE
Conform directivei REACH - 1907/2006/EC

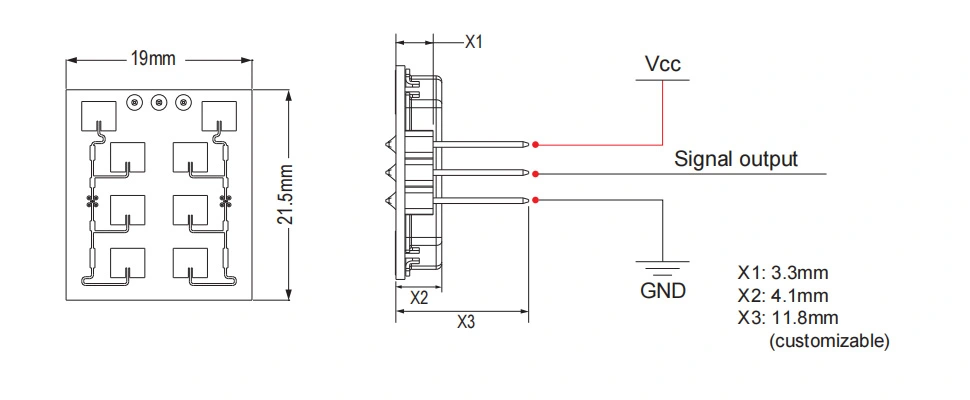

Dimensiunea produselor
Parametrii tehnici
| Parametru | Note | Min | Tip | Max | Unități |
| Tensiune de alimentare | Vcc | 3.0 | 5.0 | 5.25 | V |
| Consumul curent | lcc | 20 | 30 | 35 | mA |
| Modul de operare | Alimentat de PWM, poate controla curentul de lucru la 3-15mA | ||||
| Lățimea pulsului | Tpulse | 10 | μs | ||
| Temperatura de operare | Top | -30~+65 | ℃ | ||
| Temperatura de depozitare | Tstg | -10 | +60 | ℃ | |
| Timp stabil |
|
<5 |
|
μSec | |
| Zgomot | 3.5 | 4.5 | 4.5 | mVrms | |
| Setarea frecvenței | f | 24.000 | 24.125 | 24.250 | GHz |
| Putere radiata (EIRP) | Put | <2,0 | <2,5 | <3,0 | mW |
| Umiditate ambientală de depozitare | 45%~65% | RH | |||
AVERTISMENT: Gama reală de detecție este legată de câștigul de amplificare a semnalului al circuitului, de aspectul general al PCBA și pragul MCU.
Notă 1: Emisiile radiate sunt proiectate pentru a respecta normele FCC și CE.
Nota 2: Puterea semnalului primit (RSS) este măsurată la pierderea totală a căii 1 Way de 70 dB.
Nota 3: Tensiunile de zgomot sunt măsurate de la 10Hz la 100Hz la portul de ieșire, în interiorul unei camere anecoice.
Nota 4: Se recomandă funcționarea cu impulsuri
