Senzor radar Doppler

Senzorul radar Doppler poate pătrunde în sticlă, plastic și lemn, astfel senzorul cu microunde poate fi instalat în interiorul umbrei din sticlă, plastic sau lemn de o anumită grosime. De exemplu, aplicația în lumini, numai dacă se realizează conexiunea așa cum se arată mai jos, puteți schimba luminile comune în lumini cu detecție automată.

Model:PD-MV1018A

Trimite o anchetă

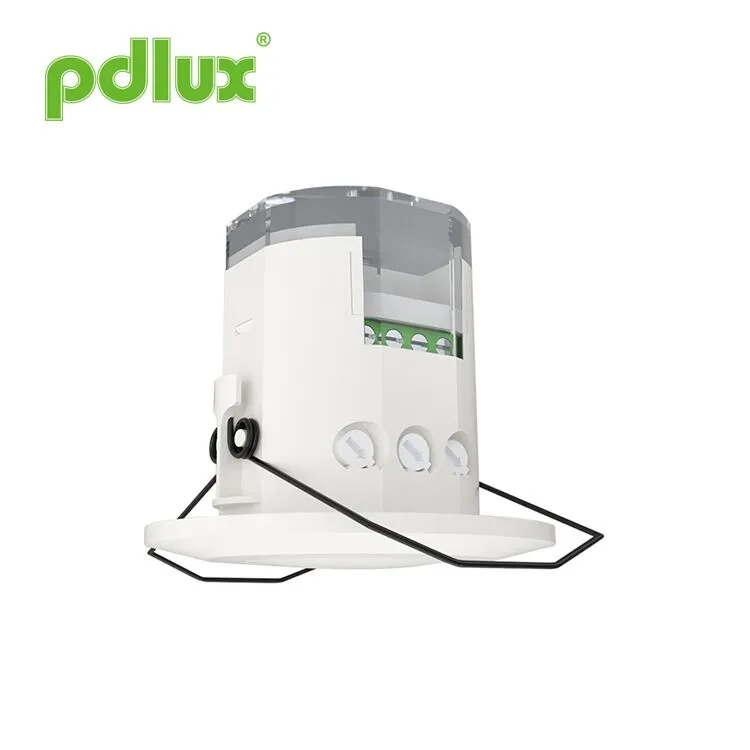

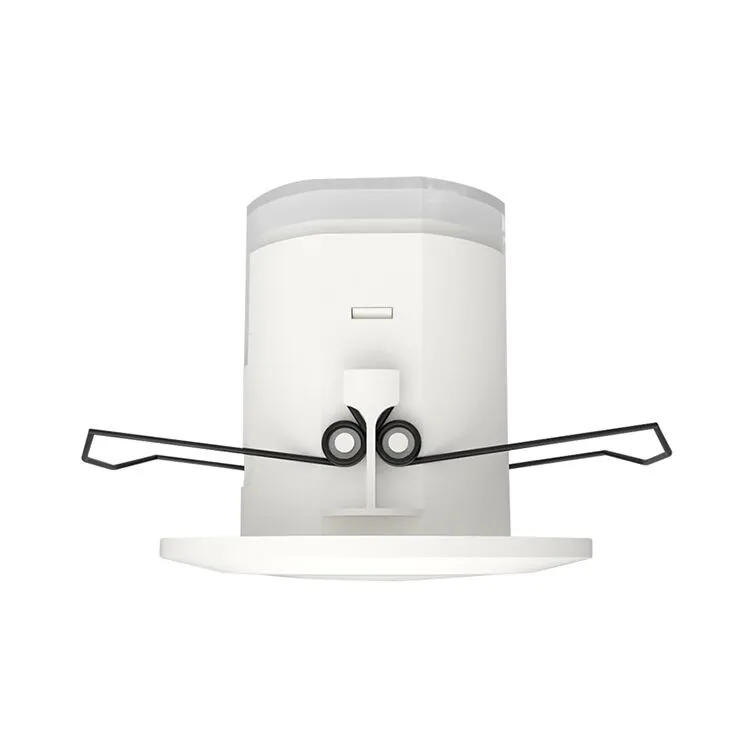

Senzor radar Doppler

rezumat
Acesta este un senzor digital cu microunde de înaltă precizie a cărui rază de detectare este de 360 ° și frecvență de lucru este de 5,8 GHz. Se bazează pe principiul Doppler care integrează emisia și recepția. Adoptă MCU (Micro Control Unit) care își mărește foarte mult precizia și scade rata de defecțiuni. Are aspect delicat și structură compactă. Poate fi conectat independent la sarcini sau poate fi instalat cu ușurință în interiorul corpurilor de iluminat cu abajur din sticlă sau plastic. Este aplicat pe scară largă în pasaj, toaletă, lift, gospodărie sau alte zone publice pentru protecția securității sau economisirea energiei. Se aplică pentru mai multe brevete tehnice și este alegerea perfectă pentru viața ta inteligentă.

Caracteristici
1. Daune non-radiații: puterea emițătorului său este mai mică de 0,3 mW, ceea ce nu dăunează corpului uman.
2.Performanță fiabilă și stabilă: aplică filtrarea RC și filtrarea digitală în procesarea digitală. De asemenea, folosește tehnologia digital zero trigger, adică la punctul zero va fi autoconectat sau auto-deconectat. Folosește releul de mare putere Tyco pentru a controla ieșirea, ceea ce îi asigură performanța fiabilă. Adoptă un cip de gestionare a energiei pentru a-și garanta performanța stabilă la 100-240VAC.

Specificații

Sursa de alimentare: 100-240VAC
Frecventa de alimentare: 50/60Hz
Sarcină nominală: 1600W Max. wolfram (220-240VAC)
400 W max. fluorescent și LED (220-240VAC)
1000W max. wolfram (100-130VAC)
250W max.fluorescent și LED (100-130VAC)
Putere de transmisie: <0,2 mW
Temperatura de lucru: -15°C~+70°C

Nivel de protecție: IP20, clasa II
Setarea timpului: de la 8 secunde la 12 minute (reglabil)
Unghi de detectare: 360°
Interval de detectare: 2-10 m (raza) (reglabil)
Controlul luminii: 2-2000LUX (reglabil)
Instalare loc: interior, montare pe tavan
Sistem HF: undă electrică CW de 5,8 GHz, bandă ISM

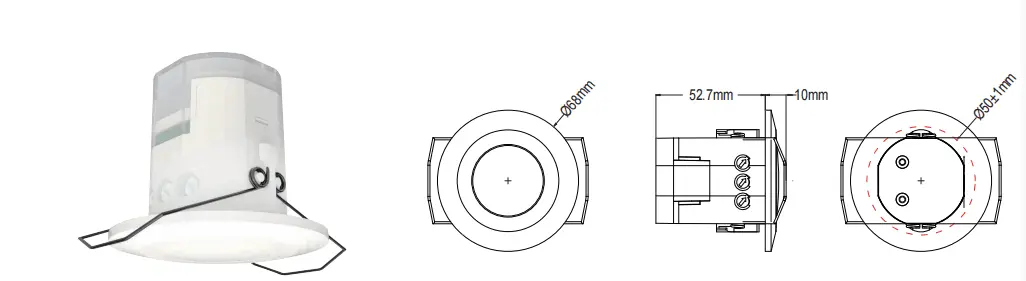

Informații despre senzor

Aplicații
Cuptorul cu microunde poate pătrunde în sticlă, plastic și lemn, astfel senzorul pentru microunde poate fi instalat în interiorul umbrei din sticlă, plastic sau lemn de o anumită grosime. De exemplu, aplicația în lumini, numai dacă se realizează conexiunea așa cum se arată mai jos, puteți schimba luminile comune în lumini cu detecție automată.

Puteți instala unul sau mai multe în interiorul tavanului sau podelei pentru a controla întregul pasaj.
Memento prietenos: atunci când instalați două sau mai multe cuptoare cu microunde împreună, trebuie să păstrați 4 metri unul de celălalt, altfel interferența dintre ele va duce la o reacție de eroare.

Modul de setare unu: potențiometru

Setarea intervalului de detectare (sensibilitate)
	Raza de detectare este termenul folosit pentru a descrie razele cercului turnat pe sol atunci când este instalat la înălțimea de 2,5 m. Pentru a roti butonul complet în sens invers acelor de ceasornic este intervalul minim, complet în sensul acelor de ceasornic este maxim.
Notă: intervalul de detecție de mai sus este câștigat în cazul unei persoane care are o înălțime cuprinsă între 1,6 m~1,7 m și se deplasează cu o viteză de 1,0~1,5 m/sec. dacă statura, silueta și viteza de mișcare ale persoanei se modifică, se va schimba și intervalul de detectare. Observație: atunci când utilizați acest produs, vă rugăm să ajustați sensibilitatea (domeniul de detectare) la o valoare adecvată, dar la maxim pentru a evita reacția anormală cauzată de detectarea ușoară a mișcării greșite de frunze și perdele care sufla, animale mici sau interferența puterii. rețea și echipamente electrice. Toate cele menționate mai sus vor duce la reacția de eroare. Când produsul nu funcționează normal, vă rugăm să încercați să reduceți sensibilitatea în mod corespunzător și apoi să îl testați. Mișcarea umană va provoca inducția senzorului, așa că atunci când vă aflați sub testarea funcției, vă rugăm să părăsiți regiunea de inducție și să nu faceți mișcare pentru a preveni senzorul lucrează continuu. Memento prietenos: atunci când instalați două sau mai multe cuptoare cu microunde împreună, trebuie să păstrați 4 metri unul de celălalt, altfel interferența dintre ele va duce la o reacție de eroare.
Setarea timpului
	Acesta poate fi definit de la 8 secunde (rotiți complet în sens invers acelor de ceasornic) până la 12 minute (rotiți complet în sensul acelor de ceasornic). Orice mișcare detectată înainte de expirarea acestui timp va reporni cronometrul. Se recomandă selectarea celui mai scurt timp pentru reglarea intervalului de detectare și pentru efectuarea testului de mers.
NOTĂ: Când lumina se stinge automat, va dura 1 secundă înainte ca senzorul să fie gata să detecteze o altă mișcare, adică doar semnalul detectat 1 secundă mai târziu, lumina poate fi aprinsă automat. Este în principal pentru ajustarea timpului de întârziere din momentul în care semnalul este detectat și aprinderea automată a luminii până la stingerea automată a luminii. Puteți defini timpul de întârziere în funcție de nevoile dvs. practice. Dar mai bine reduceți timpul de întârziere de dragul economisirii energiei, deoarece senzorul cu microunde are funcția de detectare continuă, adică orice mișcare detectată înainte de expirarea timpului de întârziere va reporni cronometrul și lumina va rămâne aprinsă. numai dacă există om în raza de detectare.
Setare de control al luminii
	Poate fi definit în intervalul 2~2000 LUX. Pentru a roti butonul complet în sens invers acelor de ceasornic este de aproximativ 2 lux, în sensul acelor de ceasornic este de aproximativ 2000 de lux. Când reglați zona de detectare și efectuați testul de mers la lumina zilei, ar trebui să rotiți butonul complet în sensul acelor de ceasornic.
Notă: vă rugăm să nu reglați cele trei butoane funcționale în exces. Asta pentru că cele trei butoane funcționale au fost conectate direct la componente, există un mic opritor în fiecare dintre cele trei componente, atunci când reglați butoanele de la început până la sfârșit, rotirea excesivă va deteriora opritorul și va duce la 360 °. întoarcere non-stop. Limita intervalului de reglare este de 270°, vă rugăm să acordați atenție acestui lucru.

Instalare
Opriți alimentarea.
Fixați tuburile filetate în cablul de alimentare și linia de control.
Conectați puterea și sarcina cu senzorul conform diagramei liniilor de conectare.
Rotiți butoanele în condițiile ideale
(Vă rugăm să definiți setările conform MANIULUI DE SETARE O parte menționată mai sus.).

1、 Instalarea pe obiectul balansoar va duce la o reacție de eroare.
2、Perdeaua agitată suflată de vânt va duce la o reacție de eroare. Vă rugăm să selectați locul potrivit pentru instalare.
3、 Instalarea în locuri unde traficul este aglomerat va duce la o reacție de eroare.
4, scânteile produse de unele echipamente din apropiere vor duce la o reacție de eroare.

Vina si solutia

Vina	Cauza eșecului	Soluţie
Sarcina nu funcționează.	Iluminarea luminii este setată incorect.	Reglați setarea sarcinii.
	Sarcina este ruptă.	Schimbați sarcina.
	Alimentarea este oprită.	Porniți alimentarea.
Sarcina funcționează tot timpul.	Există un semnal continuu în zona detectării.	Verificați setările zonei de detectare.
Sarcina funcționează atunci când nu este detectat niciun semnal de mișcare.	Lampa nu este bine instalată, astfel încât senzorul nu reușește să detecteze semnale fiabile.	Reglați din nou locul de instalare.
	Semnalul în mișcare este detectat de senzor (mișcarea în spatele peretelui, mișcarea obiectelor mici etc.)	Verificați setările zonei de detectare.
Sarcina nu funcționează atunci când este detectat un semnal de mișcare.	Viteza de mișcare este prea mare sau zona de detectare definită este prea mică.	Verificați setările zonei de detectare.

● Vă rugăm să confirmați cu instalarea profesională.
● Din motive de siguranță, întrerupeți alimentarea înainte de operațiunile de instalare și demontare.
● Orice pierderi cauzate de o funcționare necorespunzătoare, producătorul nu își asumă nicio responsabilitate.

Ne angajăm să promovăm calitatea și fiabilitatea produsului, cu toate acestea, toate componentele electronice au anumite probabilități de a deveni ineficiente, ceea ce va cauza unele probleme. La proiectare, am acordat atenție proiectelor redundante și am adoptat cota de siguranță pentru a evita orice probleme.
Această instrucțiune, fără permisiunea noastră, nu ar trebui copiată în niciun alt scop.
