Senzor de mișcare cu microunde radar Doppler

Senzorul de mișcare cu microunde Doppler radar este aplicat pe scară largă în pasaj, toaletă, lift, gospodărie sau alte zone publice pentru protecție de securitate sau economisire de energie. Se aplică pentru mai multe brevete tehnice și este alegerea perfectă pentru viața ta inteligentă.

Model:PD-MV1018B

Trimite o anchetă

Senzor de mișcare cu microunde radar Doppler

Rezumat
Acesta este un senzor digital cu microunde digital HI-precizie al cărui interval de detectare este de 360 °, iar frecvența de lucru este de 5,8 GHz. Se bazează pe principiul Doppler care integrează emiterea și primirea. Acesta adoptă MCU (unitatea de control micro) care își crește considerabil precizia și își scade rata de defecțiune. Este delicat în aparență și compact în structură. Poate fi conectat independent la sarcini sau ușor instalat în interiorul iluminatilor cu abajur din sticlă sau plastic. Este aplicat pe scară largă în pasaj, toaletă, elevator, gospodărie sau alte zone publice pentru protecția securității sau economisirea de energie. Se aplică pentru mai multe brevete tehnice și este alegerea perfectă pentru viața ta inteligentă.

Caracteristici
1. Non-radiație vătămare: puterea sa de emițător este mai mică de 0,3MW, ceea ce nu dăunează corpului uman.
2. Performanță religiabilă și stabilă: aplică filtrarea RC și filtrarea digitală în procesarea digitală. De asemenea, folosește tehnologia digitală de declanșare zero, adică, la zero punct, va fi conectată automat sau autononsonată automată. Folosește releul de mare putere Tyco pentru a controla ieșirea, ceea ce asigură performanța sa fiabilă. Acesta adoptă cip de gestionare a puterii pentru a garanta performanța sa stabilă în 100-240VAC.

Specificații

Sursa de putere: 100-240Vac
Frecvența puterii: 50/60Hz
Încărcare nominală: 1100W Max.Tungsten (220-240VAC)
550W Max.fluorescent & LED (220-240VAC)
550W Max.Tungsten (100-130Vac)
275W Max.fluorescent & LED (100-130VAC)
Putere de transmisie: <0,2MW
Temperatura de lucru: -15 ° C ~+70 ° C.
Nivel de protecție: IP20, clasa a II -a
Setarea timpului: 8sec la 12min (reglabil)

Unghiul de detectare: 360 ° (instalarea tavanului),
180 ° (instalare de perete)
Interval de detectare: 2-10m (raze.) (Reglabil) 、
(Instalarea tavanului)
25m max. (Raze.) (Reglabil)
(Instalare perete)
Ostrol de lumină: 2-2000lux (reglabil)
Instalare Sit: în interior, montare pe tavan
Sistem HF: undă electrică de 5,8 GHz, bandă ISM

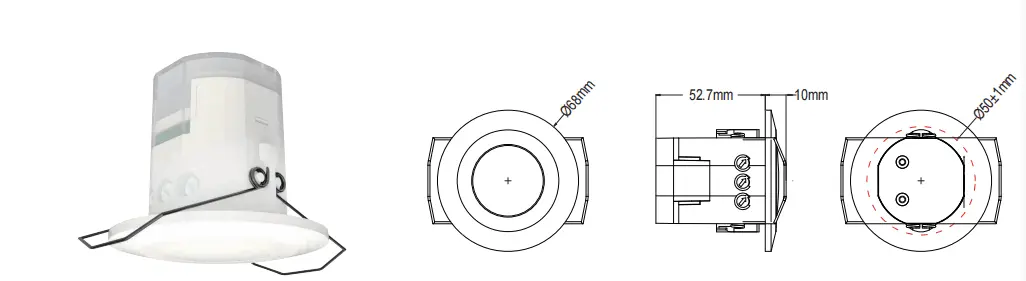

Informații despre senzor

Aplicații
Cuptorul cu microunde poate pătrunde în sticlă, plastic și lemn, astfel senzorul cu microunde poate fi instalat în interiorul nuanței din o anumită grosime de sticlă, plastic sau lemn. De exemplu, aplicația în iluminat, numai dacă faceți conexiune așa cum este mai jos, puteți schimba iluminările comune în iluminarea auto-senzorială.

Puteți instala unul sau mai multe în interiorul tavanului sau podelei pentru a controla întregul pasaj.
Memento prietenos: Când instalați două sau mai multe microunde împreună, vi se cere să păstrați 4 metri unul de altul, altfel interferența dintre ele va duce la reacția de eroare.

Setarea modului de setare: potențiometru

Setarea intervalului de detectare (sensibilitate)
	Intervalul de detecție este termenul folosit pentru a eșporta razele turnului aproximativ în cerc pe teren atunci când este instalat la înălțimea de 2,5 m. Pentru a transforma butonul complet anti-în sensul acelor de ceasornic este un interval de timp, complet în sensul acelor de ceasornic este maximul.
Nota:Intervalul de detecție de mai sus este câștigat în cazul unei persoane care are între 1,6 m ~ 1,7 m înălțime cu cifra mijlocie și se deplasează cu o viteză de 1,0 ~ 1,5 m/sec. Dacă statura, cifra și se schimbă viteza de mișcare a persoanei, intervalul de detectare se va schimba și el. Observa:Când utilizați acest produs, vă rugăm să ajustați sensibilitatea (intervalul de detectare) la o valoare adecvată, dar maximul pentru a evita reacția anormală cauzată de detectarea ușoară a mișcării greșite de către frunzele și perdelele care suflă, animalele mici sau interferența rețelei electrice și a echipamentelor electrice. Toate cele menționate mai sus vor duce la reacția de eroare. Atunci când produsul nu funcționează normal, încercați să scădeți în mod corespunzător sensibilitatea, apoi să -l testați. Mișcarea umană va provoca inducția senzorului, așa că atunci când sunteți sub testarea funcției, vă rugăm să părăsiți regiunea de inducție și să nu faceți mișcare pentru a preveni funcționarea continuă a senzorului. Memento prietenos:Când instalați două sau mai multe microunde împreună, vi se cere să păstrați 4 metri unul de altul, altfel interferența dintre ele va duce la reacția de eroare.
Setare timp
	Poate fi definit de la 8 secunde (rotiți complet în sensul acelor de ceasornic la 12 minute (rotiți complet în sensul acelor de ceasornic). Orice mișcare detectată înainte de trecerea acestei perioade va fi re-start cronometrul. Este reconstituit să selecteze cel mai scurt timp pentru reglarea intervalului de detectare și pentru efectuarea testului de mers.
NOTA:Când lumina va fi oprită automată, va dura 1 secundă înainte ca senzorul să fie gata să detecteze o altă mișcare, adică doar semnalul detectat 1 secunde mai târziu poate fi lumina să fie automată. Este în principal pentru reglarea timpului de întârziere din momentul în care semnalul detectat și ușor auto-on până la auto-off-off. Puteți defini timpul de întârziere la nevoia dvs. practică. Dar ar fi mai bine să scadă timpul de întârziere din motive de economisire a energiei, deoarece senzorul cu microunde are funcția de detectare continuă, adică orice mișcare detectată înainte de trecerea timpului de întârziere va re-sta re-start cronometrul, iar lumina va continua doar dacă există om în intervalul de detecție.
Setare de control a luminii
	Poate fi definit în intervalul 2 ~ 2000 Lux. Pentru a transforma butonul complet în sensul acelor de ceasornic este de aproximativ 2 lux, complet în sensul acelor de ceasornic este de aproximativ 2000 Lux. Când reglați zona de detectare și efectuarea testului de mers în lumina zilei, ar trebui să întoarceți butonul complet în sensul acelor de ceasornic.
Nota:Vă rugăm să nu ajustați cele trei butoane funcționale la exces. Acest lucru se datorează faptului că cele trei butoane funcționale au fost conectate direct la componente, există un mic dop în fiecare dintre cele trei componente, atunci când reglați butoanele de la început până la sfârșit, virajul excesiv va deteriora dopul ， și va duce la rândul de 360 ° non-stop. Limita intervalului de ajustare este de 270 °, vă rugăm să acordați atenție acestui lucru.

Instalare
Opriți puterea.
Setați tuburile filetate în cablul de alimentare și linia de control.
Conectați puterea și sarcina cu senzorul în funcție de diagrama liniei de conectare.
Rotiți butoanele în condițiile ideale
(Vă rugăm să definiți setările conform modului de setare de mai sus menționat.).

1 、 a fi instalat pe obiectul de balansare va duce la reacția de eroare.
2 、 Cortina de agitare suflată de vânt va duce la reacția de eroare. Vă rugăm să selectați locul potrivit pentru instalare.
3 、 a fi instalat unde traficul este ocupat va duce la reacția de eroare.
4 、 Scânteile produse de unele echipamente din apropiere vor duce la reacții de eroare.

Vina și soluția

Vina	Cauza de eșec	Soluţie
Sarcina nu reușește să funcționeze.	Iluminarea luminii este setată incorect.	Reglați setarea sarcinii.
	Sarcina este ruptă.	Schimbați sarcina.
	Puterea este oprită.	Porniți puterea.
Sarcina funcționează tot timpul.	Există un semnal continuu în regiunea detectării.	Verificați setările zonei de detectare.
Sarcina funcționează atunci când nu există niciun semnal de mișcare detectat.	Lampa nu este instalată bine, astfel încât senzorul să nu detecteze semnale fiabile.	Rejutățiți-vă din nou locul de instalare.
	Semnalul de mișcare este detectat de senzor (mișcarea în spatele peretelui, mișcarea obiectelor mici etc.)	Verificați setările zonei de detectare.
Sarcina nu funcționează atunci când există semnal de mișcare detectat.	Viteza de mișcare este prea rapidă sau zona de detectare definită este prea mică.	Verificați setările zonei de detectare.

● Vă rugăm să confirmați cu instalarea precesională.
● În scopuri de siguranță, vă rugăm să întrerupeți energia electrică înainte de operațiuni de instalare și eliminare.
● Orice pierderi cauzate de funcționarea necorespunzătoare, producătorul nu întreprinde nicio răspundere.

Ne -am angajat să promovăm calitatea și fiabilitatea produsului, cu toate acestea, toți componenții electronici au anumite probabilități de a deveni ineficiente, ceea ce va cauza unele probleme. Când proiectăm, am acordat atenție proiectelor redundante și a adoptat cota de siguranță pentru a evita orice probleme.
Această instrucțiune, fără permisiunea noastră, nu trebuie copiată în alte scopuri.
