Senzor radar de intruziune la domiciliu de 24 GHz

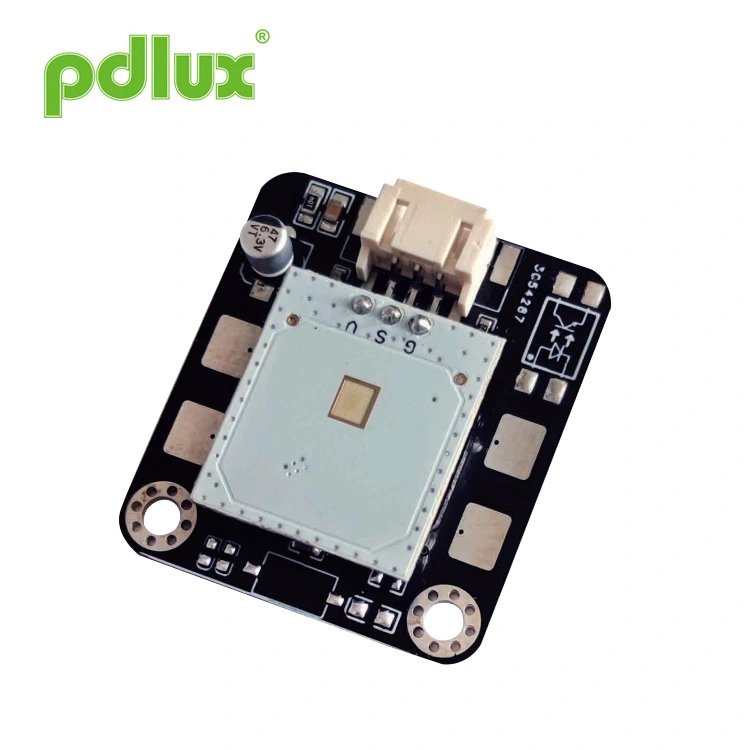

PD-V18-M1 este un modul de aplicație format dintr-un senzor de unde super milimetrică și un circuit de amplificare + MCU concepute pentru control fără contact. Poate fi numit și un modul controler pentru detectarea undelor la distanță apropiată. Aplicația sa scenariile sunt foarte extinse, puteți controla lucrările electrice sau puteți opri cu o mișcare a mâinii în diferite unghiuri de 10-30cm, și poți chiar genera diferite producții cu numărul de leagăne. De exemplu: un leagăn pentru a deschide usa electrica; două leagăne pentru deschiderea sistemului de iluminat.

Mai ales după botezul epidemiei, oamenii au o rezistență sinceră la comutatorul de contact public. Este pentru asta motiv pentru care am dezvoltat un sistem de senzori de unde, care poate fi aplicat și la sisteme electrice și electronice similare produse, astfel încât să aveți mai mult spațiu pentru imaginație.

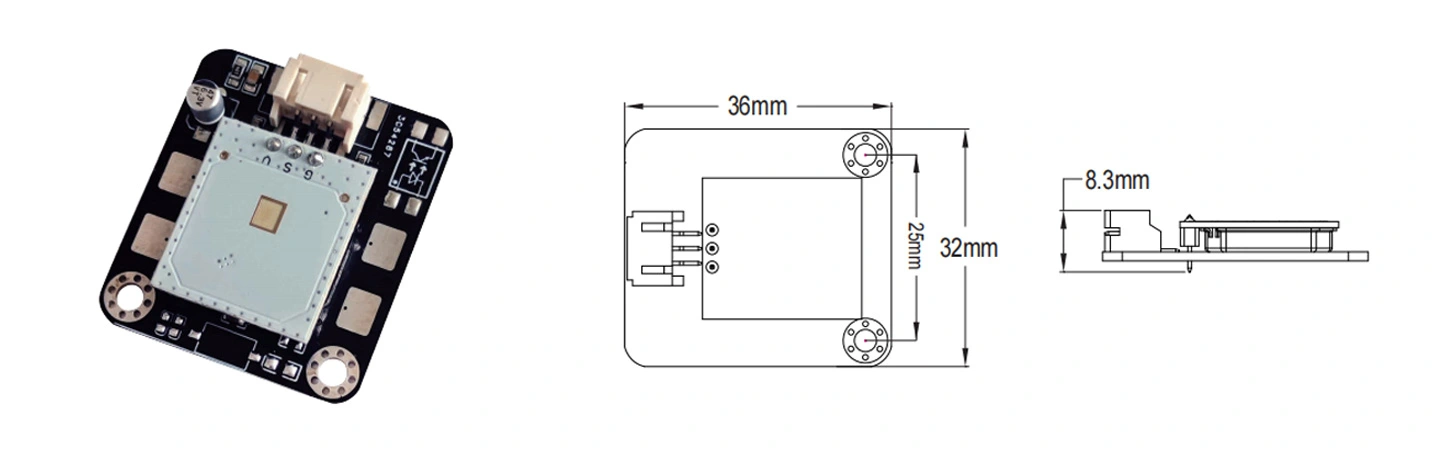

Acesta este un modul de aplicație special conceput pentru control fără contact. La începutul designului, am pe deplin a luat în considerare aplicarea produselor în diferite produse, așa că am proiectat special senzorul mobil cu unde milimetrice (24,125 GHz) într-o dimensiune ultra-mică, iar circuitul de amplificare a semnalului și MCU au fost planificate pe un PCB, care era compactă şi stabilă. Modulele care pot fi aplicate în intervalul de 10-30 cm pot controla aparatele electrice cu un semn al mâinii. Utilizatorii îl pot aplica pe diferite produse după cum este necesar. Distanța de detectare poate fi personalizată conform nevoilor clientului.

1. Pentru a evita deteriorarea echipamentului, trebuie avut grijă. Ar trebui luate deloc măsuri de protecție ESD etapele de depozitare, manipulare, asamblare și testare. Nu atingeți antena radar și pinii acestui modul și nu
atingeți pinii cu un multimetru pentru a măsura. 2. Pentru PD-V18-M1 instalat în aer liber, detectorul poate detecta semnalul de picătură de ploaie atunci când plouă. Adică detectorul radar instalat în aer liber într-o zi ploioasă poate detecta picăturile de ploaie.

Datorită senzorului de unde milimetrice utilizat, materialul metalic nu poate fi folosit în fața senzorului, iar plasticul de inginerie trebuie folosit ca material al carcasei. Deoarece este un transceiver de semnal de putere mică, grosimea carcasei are, de asemenea, un anumit grad de diferență în atenuarea semnalului. Înainte de a comanda, utilizatorul trebuie să explice pe deplin mediul de utilizare și cerințele, iar dacă este necesar, produsele care trebuie instalate ne pot fi furnizate, iar noi le putem personaliza.
Efectul acestui produs va varia ușor atunci când este utilizat pe diferite produse. Utilizatorii pot solicita să comande o versiune cu tăierea sensibilității, iar cerințele speciale pot fi explicate în prealabil cu PDLUX. Diferiți senzori și algoritmi software pot fi selectați în funcție de diferitele cerințe ale utilizatorului.

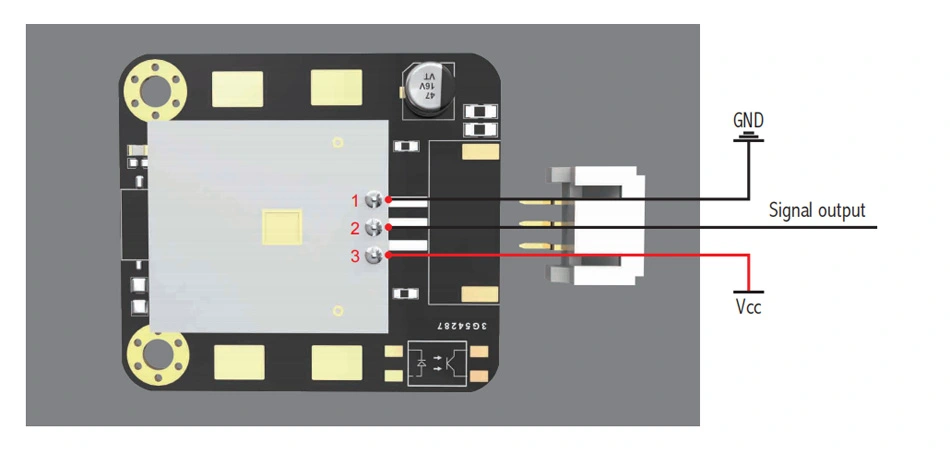

Acest modul poate funcționa cu o sursă de alimentare CC fără interferențe de 3V-5V.

Ce se poate întâmpla:În absența unui obiect în mișcare care se mișcă în raza de detectare, funcționarea greșită testată este de obicei cauzată de o sursă puternică de interferență. De exemplu, interferențe prin cablul de alimentare în serie; De exemplu, interferențe de la telefoanele mobile; De exemplu, interferența puternică cauzată de arc la sudarea aparatului de sudură. Vă rugăm să verificați din nou sursele de interferență de mai sus pentru prezența.
Se așteaptă ca mementourile de mai sus să fie citite cu atenție și înțelese.
