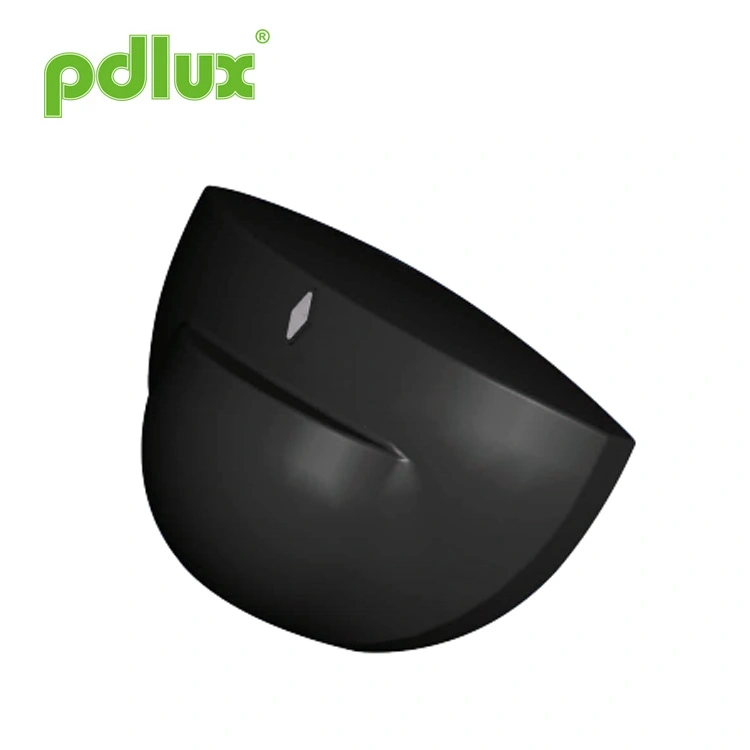

Senzor de ușă automat de înaltă sensibilitate de 24 GHz
Pdlux este un furnizor din China de senzor de ușă automat de înaltă sensibilitate de 24 GHz; folosește un program aritmetic bazat pe FFT pentru măsurarea precisă a distanței și respingerea robustă a interferențelor. Dispunând de un releu Omron miniatural cu consum redus de energie și sensibilitate minimă la temperatură, oferă o fiabilitate superioară față de senzorii fotoelectrici convenționali. Potrivită pentru controlerele automate de uși și pentru detectoare umane cu sistem de alarmă, funcția de detectare este personalizabilă, oferind o soluție excelentă pentru o gamă largă de aplicații de acces și securitate.
Model:PD-DS1015
Trimite o anchetă
| Lista de ambalare în | Φ6 Expansiune plastică
|
3x30 Șurub
|
Instruire | Cablu 1X
|
| Cantitate | 2X | 2X | 1X |
Senzorul este proiectat de programul de aritmetică FFT și are o mare precizie în detectarea distanței și capacitatea de anti-interferență.
Folosind releul original Omron care are o măsură ultra mică și un consum redus de energie. Are o rezistență internă mică
pentru a-l face insensibil la temperatură. Fiabilitatea este mult mai mare decât cele obișnuite cu ieșire fotoelectrică. Este potrivit pentru
diferite tipuri de auto-controller de ușă pot, de asemenea, aplicate ca detector uman pentru sisteme de alarmă.. În plus, funcția de detectare poate
fi personalizat. Senzorul are cea mai bună performanță de cost în timpul unor astfel de produse.
| Sursa de alimentare | AC: 10-24V DC: 12-35V |
|
| Curent de așteptare | <15mA | |
| Curent de lucru | 25mA Valoare tipică | |
| Capacitate de ieșire | 35 V, 0,5 A max | |
| Durata ieșirii | 500 ms | |
| sistem HF | Radar CW de 24,125 GHz, bandă ISM | |

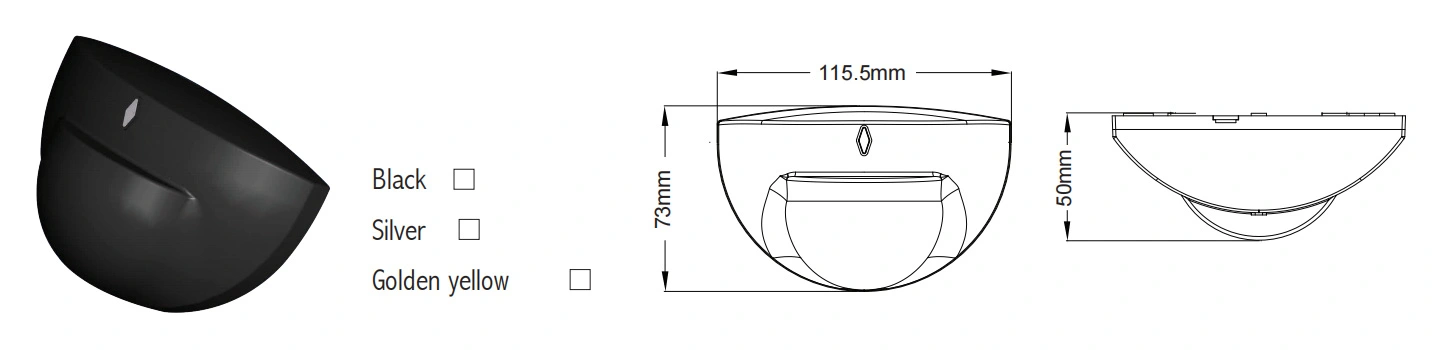

| Culoarea copertei | Negru/argintiu/galben auriu | |
| Instalare sit | Instalare pe perete | |

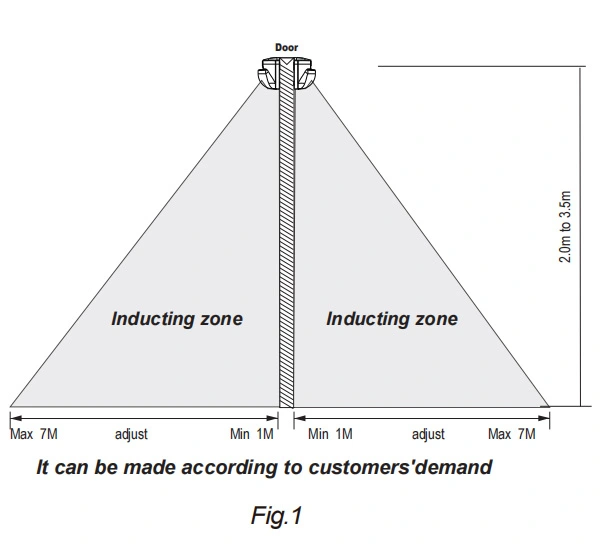

| Înălțimea de montare | 2,0 m până la 3,5 m | |
| Unghiul de detectare | 90° (instalare pe perete) se poate face în conformitate cu cererea clienților | |
| Raza de detectare | 1m (sensibilitate maxima, sonda perpendiculara pe sol) 7m (sensibilitate maximă, sonda înainte) |
|
| Temperatura de lucru | -20°C~50°C | |
| Umiditatea de lucru | <93%RH | |
1. Adoptați modulul senzor radar cu microunde în bandă K de înaltă fiabilitate de 24,125 GHz.
2. Lucrați în diverse medii (Ferbinte, umed, zgomotos și vântut. Fără intervenția altor obiecte în mișcare, suge ca mașina sau animalele în mișcare)
3. Design mic și practic, utilizat pe scară largă pentru diferite tipuri de uși de detectare.
4. Adoptă tehnologia avansată de detectare a Organizației Mondiale a Sănătății, inofensivă pentru sănătate.

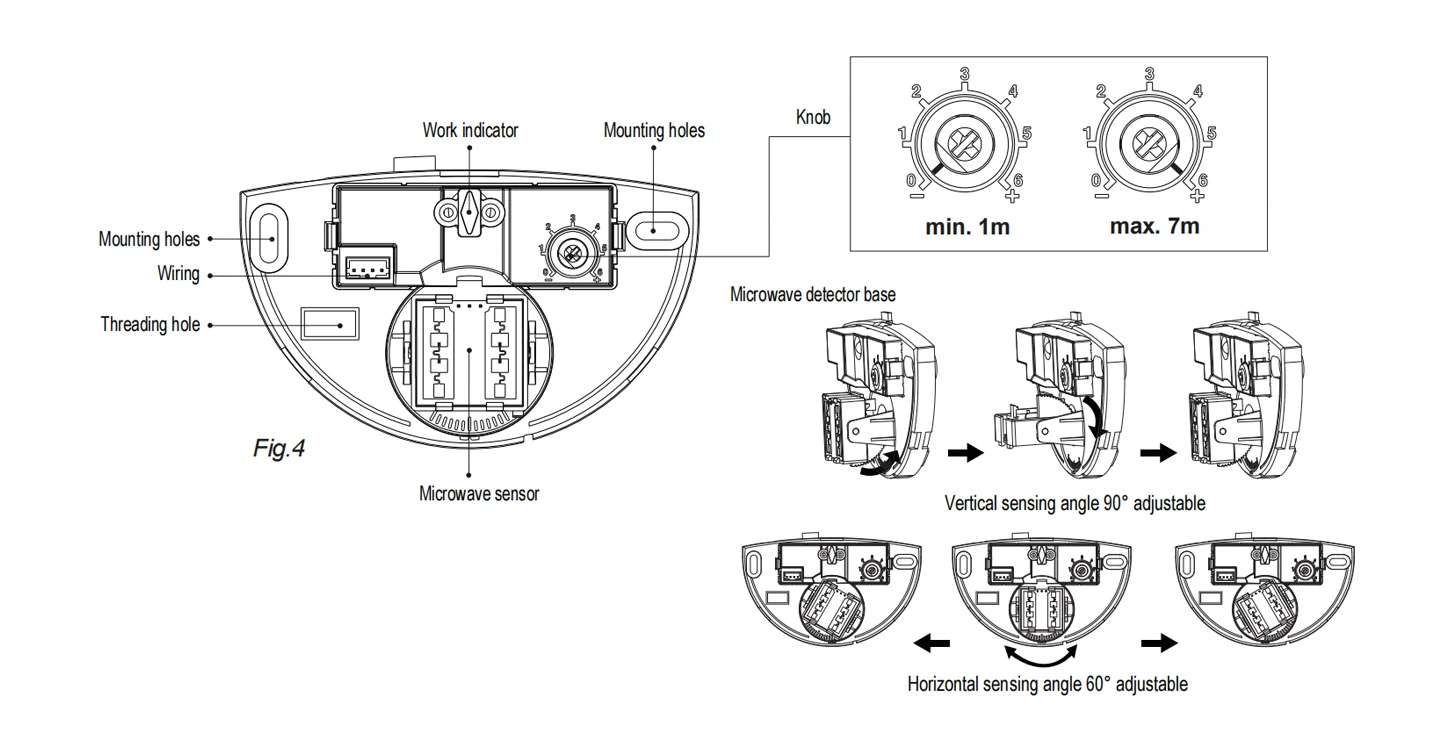

5. Distanța și unghiul de detectare pot fi ajustate pentru a satisface cerințele diferitelor scene.
Pentru a roti complet în sens invers acelor de ceasornic este distanța minimă (aprox. 1 m), complet în sensul acelor de ceasornic este distanța maximă (aprox. 7 m). Dacă statura persoanei,
se schimbă figura și viteza de mișcare, detectarea se va schimba și ea, adică viteza mai mare va duce la distanța de detectare mai scurtă.
Această distanță de detectare este distanța care se ajustează când detectorul este orientat în față. Când instalați senzorul, reglați unghiul de detectare
si distanta in functie de scena practica. Asigurați-vă doar distanța de detectare suficientă pentru a deschide ușa. Nu setați detecție mai lungă
distanță în cazul declanșării greșite la ușă de la persoane sau mașină care trec.
Notă: atunci când utilizați acest produs, vă rugăm să ajustați sensibilitatea (domeniul de detectare) la o valoare adecvată, dar la maxim pentru a evita
reacție anormală cauzată de detectarea ușoară a mișcării greșite de frunze și perdele, animale mici sau interferențe
a rețelei electrice și a echipamentelor electrice. Toate cele menționate mai sus vor duce la reacția de eroare. Când produsul nu funcționează normal,
Vă rugăm să încercați să reduceți sensibilitatea în mod corespunzător și apoi să o testați. Mișcarea umană va provoca inducția senzorului, așa că atunci când
testarea funcției, vă rugăm să părăsiți regiunea de inducție și să nu faceți mișcare pentru a preveni funcționarea continuă a senzorului.

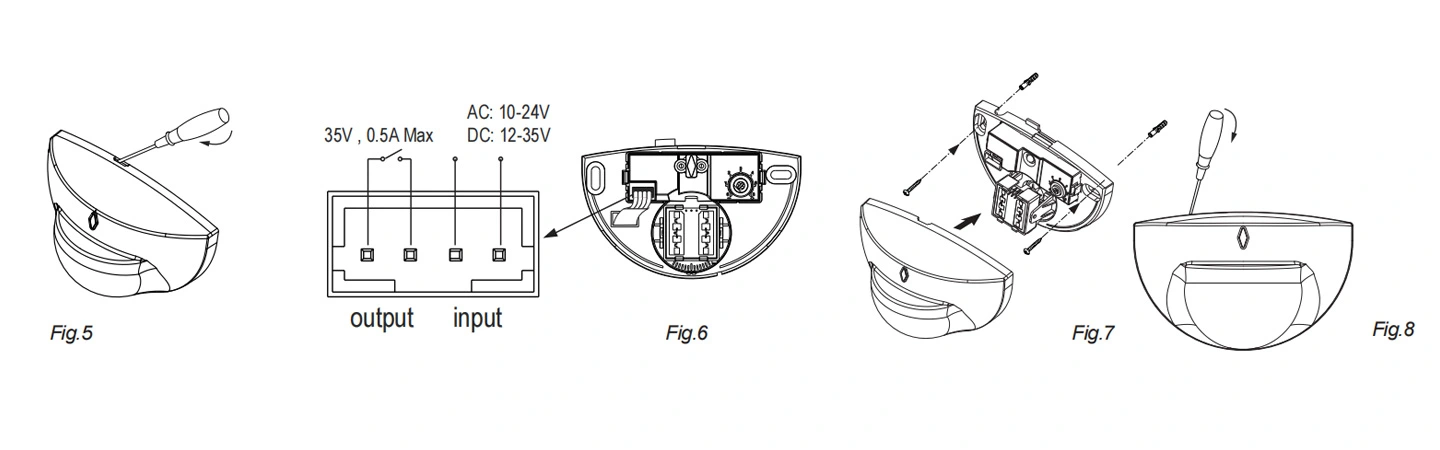

Pasul 1 Îndepărtați capacul înainte de a instala produsul (ca în fig.5.)
Pasul 2 Marcați poziția găurii cu un creion după ce ați determinat unde doriți să instalați produsul.
Notă: Dacă este un perete din lemn, nu este nevoie să utilizați șurub de expansiune din plastic, doar fixați șurubul cu șurubelnița.
Pasul 3 Găuriți găuri pe pereți unde există un semn de creion cu un burghiu electric și obțineți expansiunea de plastic în interiorul găurii.
Pasul 4 Conectați cablul la produs prin orificiile de intrare pentru cablu. (ca Fig6.)
Pasul 5 Folosind șuruburile, instalați baza în poziția selectată și reglați butonul. (ca Fig7.)
Pasul 6 Fixați capacul la baza care a fost instalată pe perete (ca în fig.7.)
Deschideți pentru a regla senzorul după instalare: Introduceți șurubelnița în îmbinarea dintre capac și bază și scoateți capacul. (Fig.8)
Următoarele situații vor duce la o reacție de eroare.
1、 Instalarea pe obiectul balansoar va duce la o reacție de eroare.
2、Perdeaua agitată suflată de vânt va duce la o reacție de eroare. Vă rugăm să selectați locul potrivit pentru instalare.
3、 Instalarea în locuri unde traficul este aglomerat va duce la o reacție de eroare.
4, scânteile produse de unele echipamente din apropiere vor duce la o reacție de eroare.
