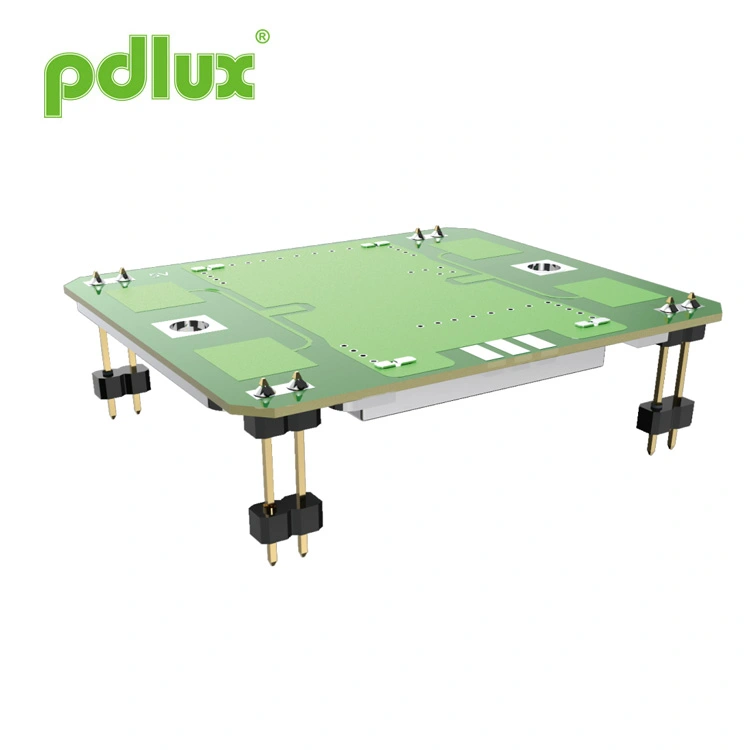

Modul senzor radar cu microunde de securitate de 10,587 GHz
Pdlux este un furnizor dedicat de 10,587GHz Modulul senzor radar cu microunde de securitate care funcționează în banda X (10,525-10,687GHz, frecvență personalizabilă pe regiune). Dispunând de o antenă cu patch, DRO, scurgere scăzută de curent și dimensiune compactă, oferă atât detectarea cu unghi larg (planul H) cât și cu unghi îngust (planul E) pentru o montare flexibilă. Consumul de energie poate fi redus și mai mult prin modul PWM. Conform RoHS, este potrivit pentru sisteme de securitate, uși automate, iluminare de mișcare, IoT și senzori de viteză.
Model:PD-V9H
Trimite o anchetă
PD-V9H
- Setarea frecventei: 10.587GHz ±10M
- Inclusiv Antena Patch
- DRO: Resonator Dielectric Oscilato
- Consum scăzut de curent DC
- Dimensiune mică
- Conformitate RoHS
| Articol | Specificații | |
| Setarea frecvenței | 10,587GHz ±10M | |
| Stare | Ta = +25 C，Vin = +5 VDC | |
| Tensiune de operare | +5,0 ± 0,5 VDC | |
| Curent de funcționare | <32 mA tip. | |
| Putere de ieșire | 20 mW (13 dBm) E.I.R.P. tip. | |
| Stabilitatea frecvenței | ±5 MHz max. (Ta: -30 până la +55 C) | |
| Sensibilitate la pierderea returului | -90 dBc tip. | |
| Emisia a doua armonică | Gama -40 dBm | |

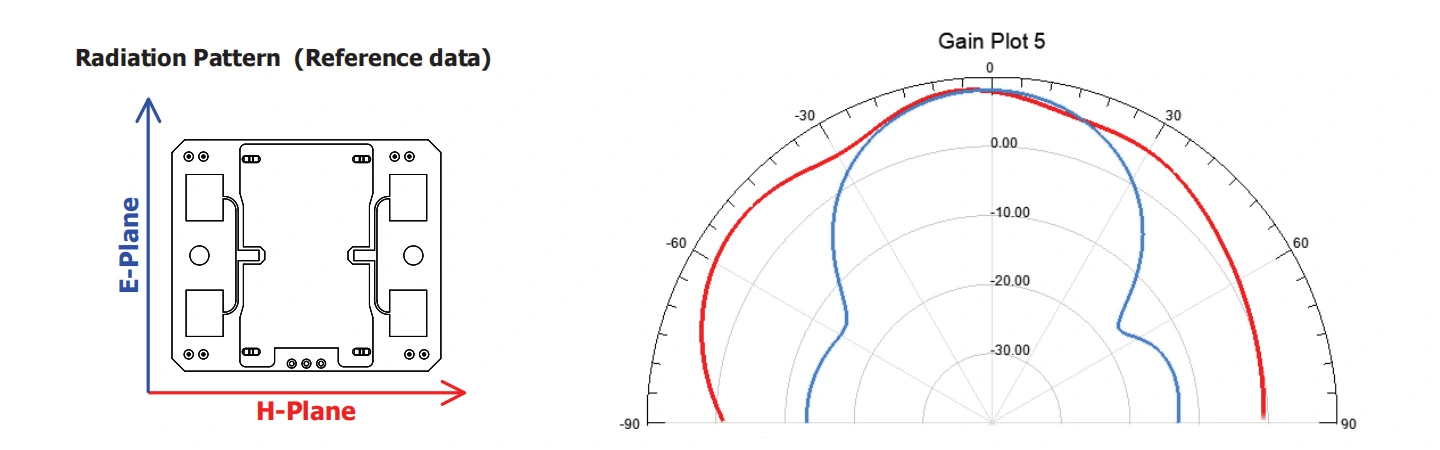

| Lățimea fasciculului antenei (-3 dB) | E-Plane | 36 de grade nom. (Unghiul oretic complet de 72 de grade) |
| Avionul H | 72 de grade nom. (Unghiul oretic complet de 144 de grade) | |
| Interfață RF | Patch Antena | |
| Interval de temperatură | -30 până la +55 C (domeniu de utilizare standard), -40 până la +80 C (domeniu maxim de utilizare) | |
| Regulament de conformare | -30 ETS 300 440 | |
Senzorul de luminozitate din seria PD-V9 funcționează în banda X. Frecvența de operare este în intervalul de frecvență de la 10,525 GHz până la
10,687 GHz. Utilizatorii trebuie să facă achiziții pe baza personalizării conform reglementărilor de frecvență ale țării în care se află
situat. De exemplu, 10,525 GHz, 10,587 GHz, 10,687 GHz. Senzorii din seria PD-V9 sunt utilizați pe scară largă în securitate și supraveghere
produse de aplicații, senzori automati pentru uși, lumini de detectare mobile, senzori IoT, senzori de viteză și diverși senzori mobili
produse.
Senzorul are detectarea unghiului mare H-Plane și detectarea unghiului mic Eplan. Utilizatorii pot fixa senzorul în unghiuri diferite ca
necesare în timpul utilizării. ca și cum utilizatorii doresc ca curentul de lucru al senzorului să fie cât mai mic posibil, puteți seta modul de alimentare
a senzorului la modul PWM (ciclu de lucru), care poate reduce efectiv curentul de lucru.
Când utilizatorii întâmpină următoarele probleme în timp ce folosesc sau înlocuiesc direct senzorul original.
1. Prima utilizare:
Când utilizați pentru prima dată senzorul din seria PD-V9 și întâlniți o sensibilitate ridicată sau o sensibilitate insuficientă, ar trebui să
mai întâi verificați starea de setare a câștigului circuitului de amplificare. Și dacă metoda de calcul utilizată de MCU pentru a procesa semnale
este potrivit. În general, este ușor să găsești o soluție.
2. Posibile probleme care pot apărea la înlocuirea directă a senzorilor utilizați anterior:
La înlocuirea directă a senzorilor utilizați anterior, pot apărea și probleme de sensibilitate ridicată și sensibilitate scăzută, care pot fi
ușor de rezolvat. Pur și simplu creșterea circuitului de amplificare sau scăderea câștigului circuitului de amplificare este suficientă. Nu e nevoie
luați în considerare algoritmul de procesare a semnalului al MCU.
Ajutor de care ar putea avea nevoie începătorii când folosesc:
Dacă întâmpinați dificultăți în timp ce utilizați senzorii din seria PD-V9 și aveți nevoie de asistență. Ne puteți contacta prin e-mail. În general, se pot obține răspunsuri.
Introducere produs:
Introducerea produsului poate fi modificată și îmbunătățită de PDLUX în orice moment, atunci când este necesar. Nu neapărat toată lumea va fi anunțată în timp util.
